Электросхема системы запуска тип 2 Citroen Picasso

Электрическая схема системы запуска Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

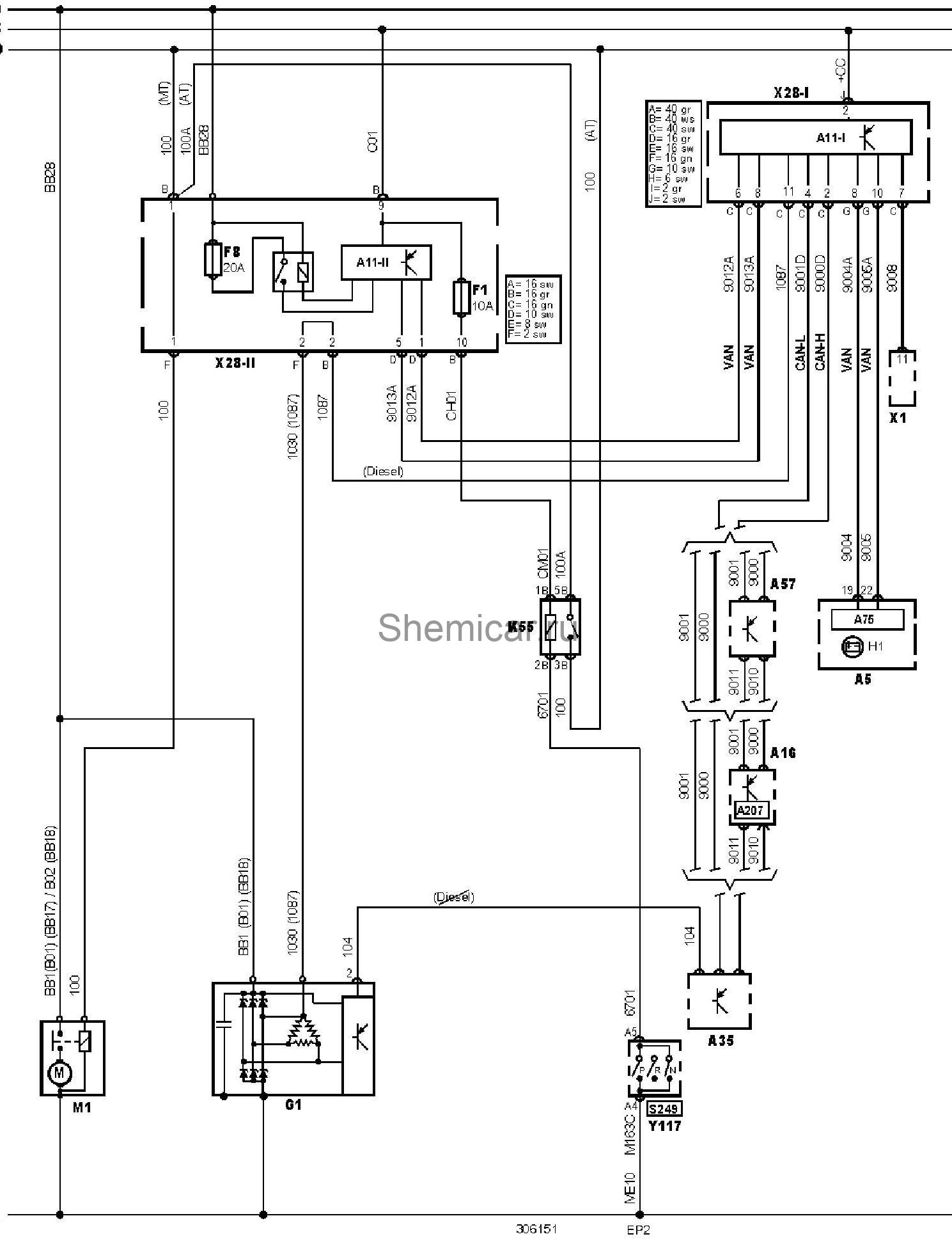

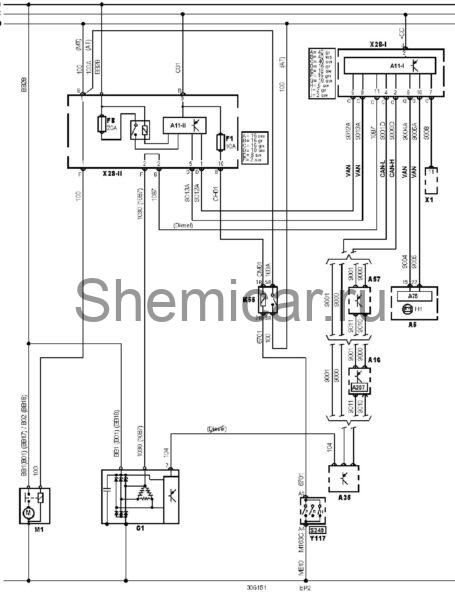

Электросхема системы запуска

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
A11-I	Многофункциональный блок управления
A11-II	Многофункциональный блок управления
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Комбинация приборов
A75	Блок управления комбинацией приборов
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
EP2	Точка массы
F1	Предохранитель
F8	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
M1	Стартер
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, приборная панель 1
X28-II	Блок предохранителей/реле, моторный отсек 1
Y117	Электромагнитная муфта компрессора кондиционера

цвета проводов на схеме.
