Электросхема мультимедиа- системы тип 1 Citroen Picasso

Электрическая схема мультимедиа- системы Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

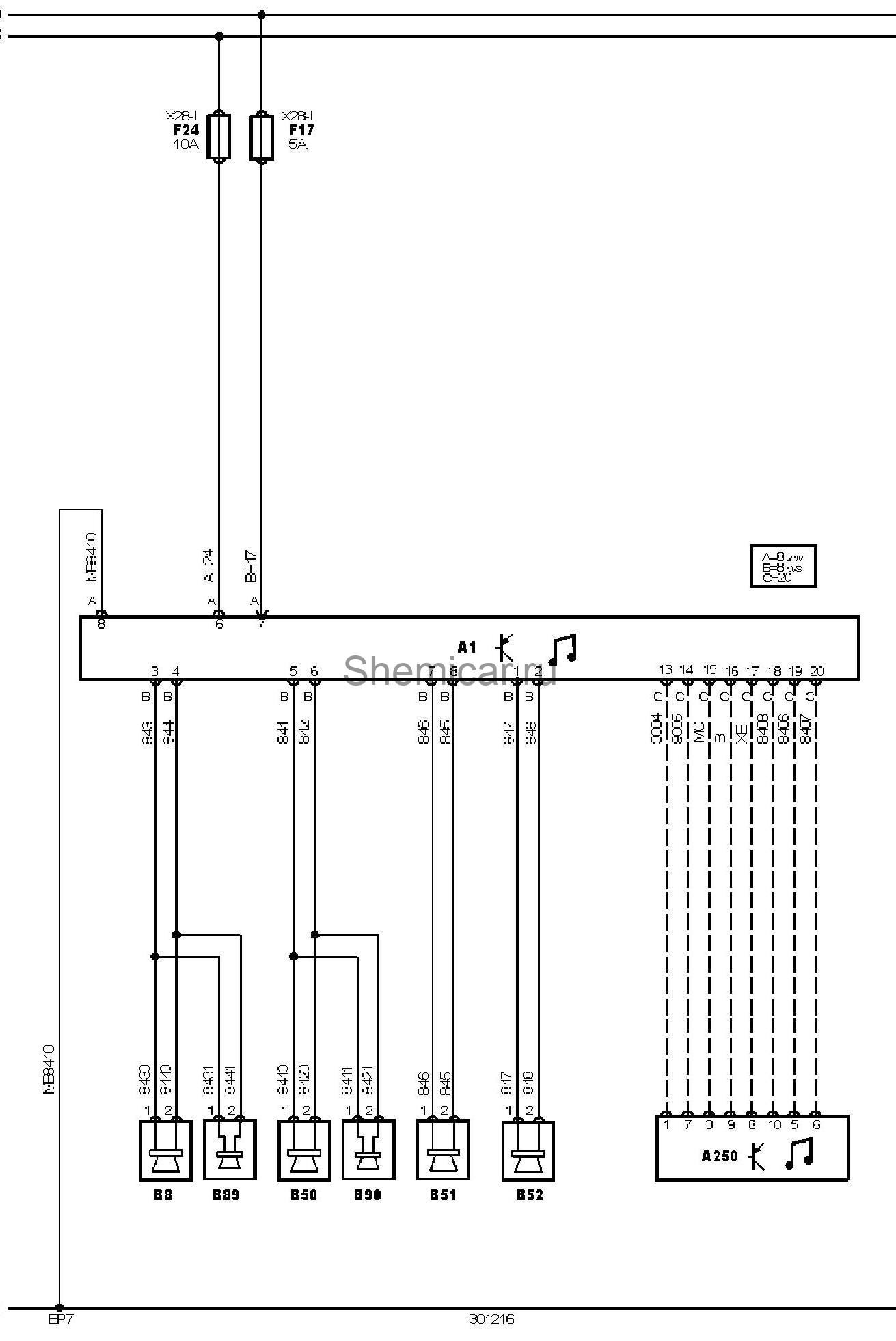

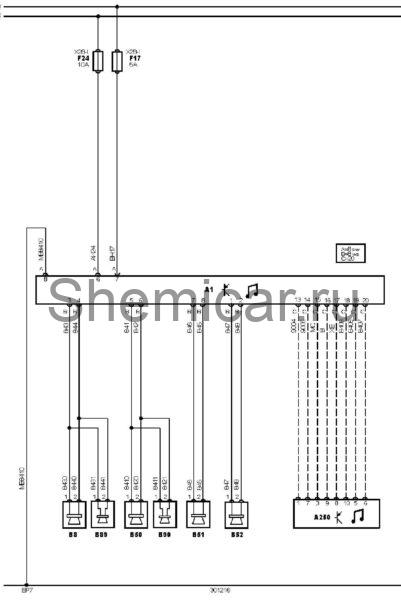

Электросхема мультимедиа- системы — Без навигационной системы

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B89	Дополнительный динамик аудиосистемы (левый)
B90	Дополнительный динамик аудиосистемы (правый)
EP7	Точка массы
F17	Предохранитель
F24	Предохранитель
X28-I	Блок предохранителей/реле, приборная панель 1

цвета проводов на схеме.
