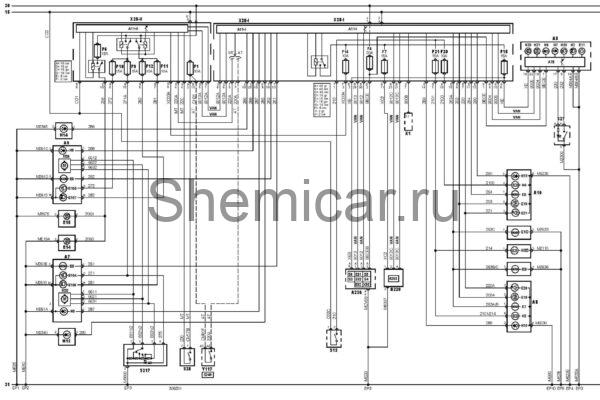

Электросхема внешнего освещения тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

B203

Датчик частоты вращения правого переднего колеса(ABS)

B220

Датчик частоты вращения правого заднего колеса (ABS)

EP1

Точка массы

EP10

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP9

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E11

Лампа(ы) подсветки комбинации приборов

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

E104

Лампа подсветки номерного знака (правая)

E105

Лампа подсветки номерного знака (правая)

E106

Лампа подсветки номерного знака (правая)

E107

Лампа подсветки номерного знака (правая)

F1

Предохранитель

F4

Предохранитель

F6

Предохранитель

F7

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F14

Предохранитель

F15

Предохранитель

F20

Предохранитель

F21

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота / габарит

H14

Правый повторитель указателей поворота / габарит

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H55

Индикатор включения ближнего света фар

H85

Лампа центрального стоп-сигнала

M35

Электродвигатель насоса омывателя лобового стекла

M36

Электродвигатель насоса омывателя лобового стекла

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X93

Спиральный провод(SRS)

Y117

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
