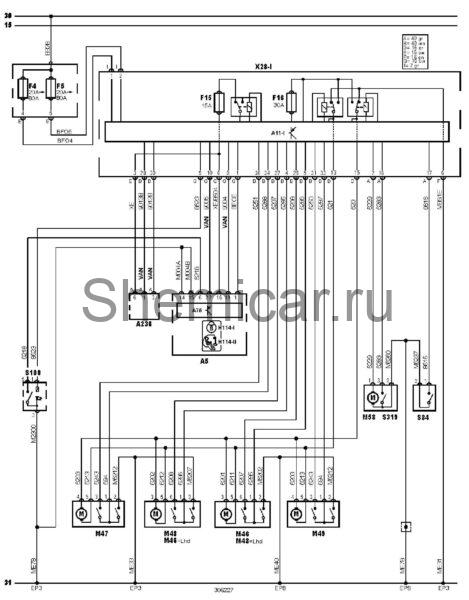

Электросхема центрального замка тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

EP3

Точка массы

EP8

Точка массы

EP9

Точка массы

F4

Предохранитель

F5

Предохранитель

F15

Предохранитель

F16

Предохранитель

H114-I

Лампа правого заднего указателя поворота

H114-II

Лампа правого заднего указателя поворота

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S84

Выключатель привода замка багажника / задней двери

S100

Главный выключатель центрального замка

X28-I

Блок предохранителей/реле, приборная панель 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
