Электросхема освещения салона тип 1 Citroen Picasso

Электрическая схема ламп освещения салона Citroen Picasso 2000, 2001 года выпуска.

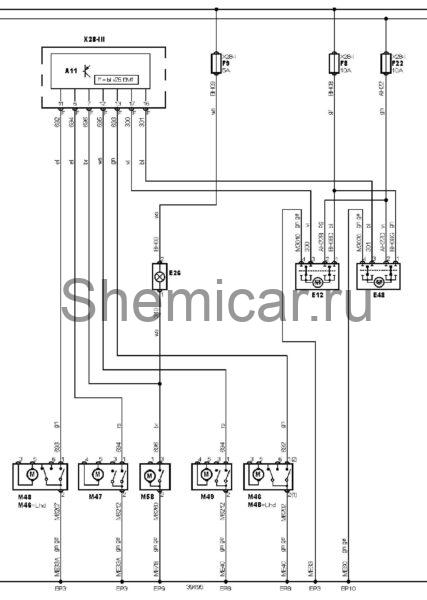

Электросхема ламп освещения салона (-08.2001)

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
EP10	Точка массы
EP3	Точка массы
EP8	Точка массы
EP9	Точка массы
E12	Лампа освещения салона (передняя)
E26	Лампа подсветки багажника / задней двери
E48	Лампа освещения салона (задняя левая или единственная)
F8	Предохранитель
F9	Предохранитель
F22	Предохранитель
M46	Электродвигатель центрального замка (дверь водителя)
M47	Электродвигатель центрального замка (левая задняя дверь)
M48	Электродвигатель центрального замка (дверь пассажира)
M49	Электродвигатель центрального замка (правая задняя дверь)
M58	Электродвигатель центрального замка (крышка багажника / задняя дверь)
X28-I	Блок предохранителей/реле, приборная панель 1
X28-III	Блок предохранителей/реле, приборная панель 2

цвета проводов на схеме.
