Электросхема стеклоподъемников тип 1 Citroen Picasso

Электрическая схема электропривода стеклоподъемников Citroen Picasso 2000, 2001 года выпуска.

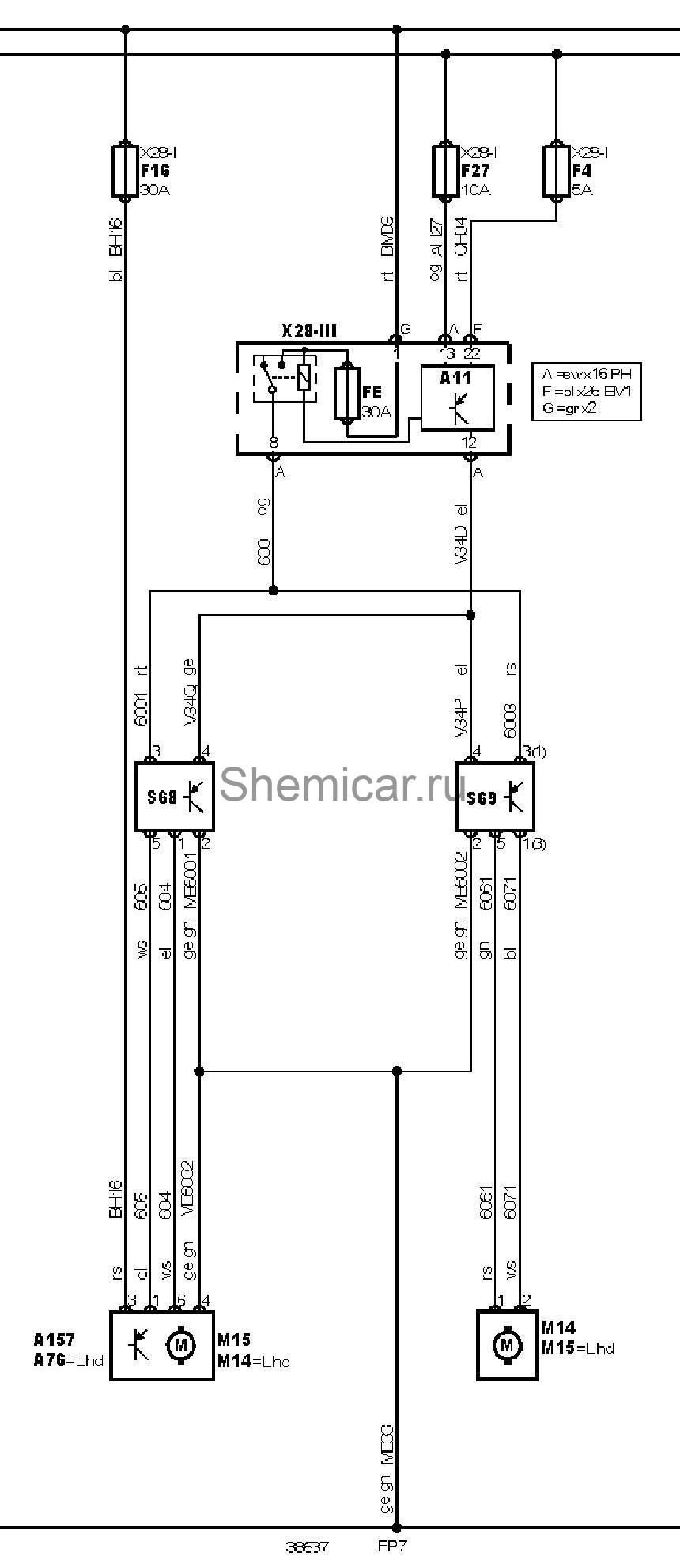

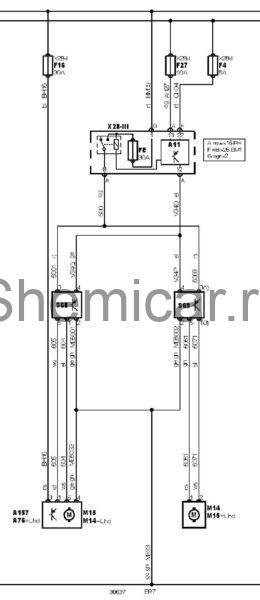

Электросхема электропривода стеклоподъемников — передние стеклоподъемники (-08.2001)

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
A76	Блок управления левым передним стеклоподъемником
A157	Блок управления правым передним стеклоподъемником
EP7	Точка массы
FE	Предохранитель
F4	Предохранитель
F16	Предохранитель
F27	Предохранитель
M14	Электродвигатель привода стеклоподъемника двери водителя
M15	Электродвигатель привода стеклоподъемника двери пассажира
S68	Выключатель электропривода стеклоподъемника левой передней двери (на консоли)
S69	Выключатель электропривода стеклоподъемника правой передней двери (на консоли)
X28-I	Блок предохранителей/реле, приборная панель 1
X28-III	Блок предохранителей/реле, приборная панель 2

цвета проводов на схеме.
