Электросхема подушек безопасности тип 2 Citroen Picasso

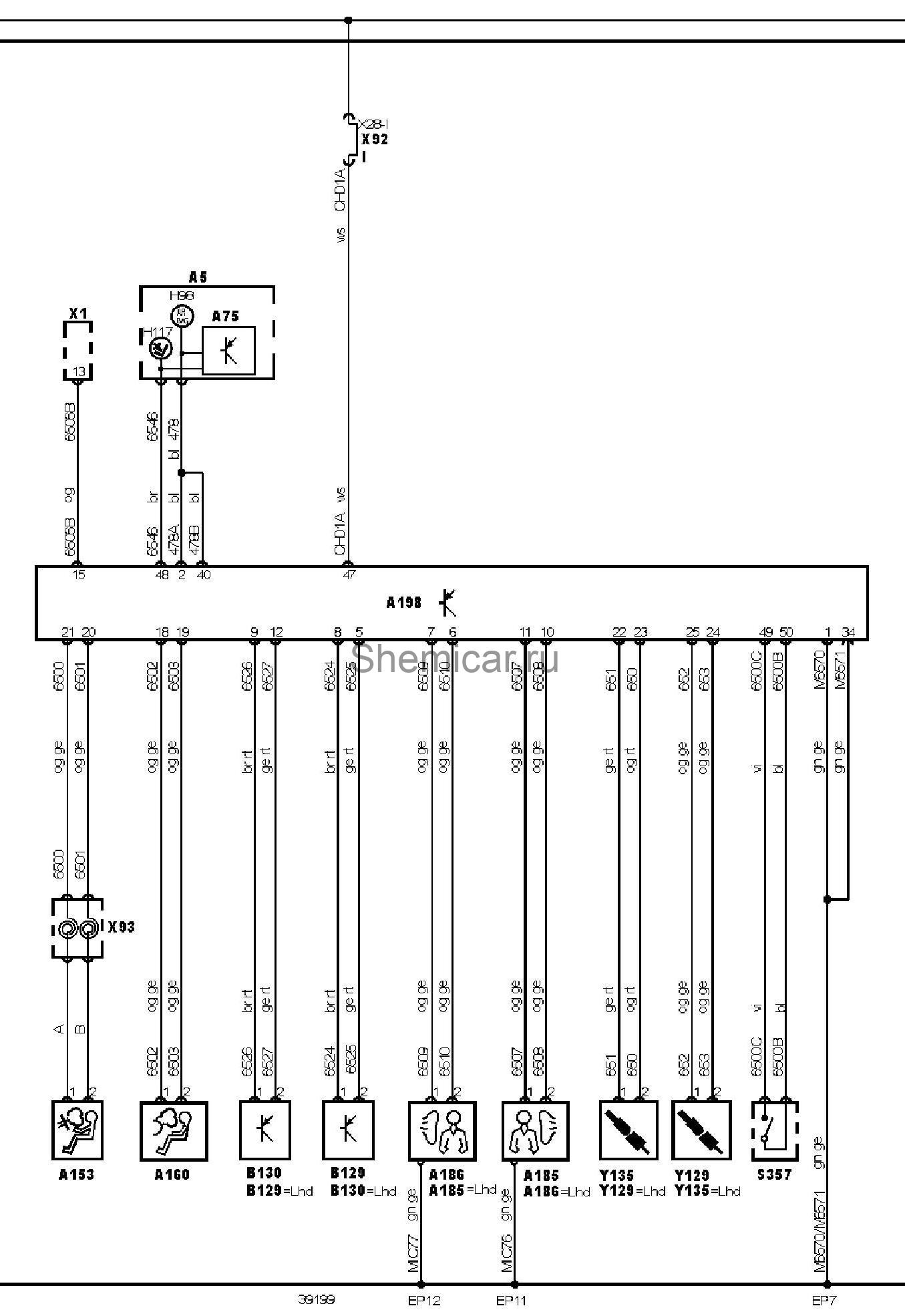

Электрическая схема подушек безопасности Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

Электросхема подушек безопасности (11.2000-)

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A75	Блок управления комбинацией приборов
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A185	Боковая подушка безопасности водителя
A186	Боковая подушка безопасности пассажира
A198	Электронный блок управления SRS
B129	Датчик удара SRS, со стороны пассажира
B130	Датчик удара SRS, со стороны водителя
EP11	Точка массы
EP12	Точка массы
EP7	Точка массы
H98	Индикатор SRS
H117	Индикатор отключения подушки безопасности пассажира
S357	Выключатель принудительного отключения подушки безопасности пассажира
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, приборная панель 1
X92	Разъем (джампер)
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
