Электросхема распределения питания тип 2 Citroen Picasso

Электрическая схема распределения питания Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

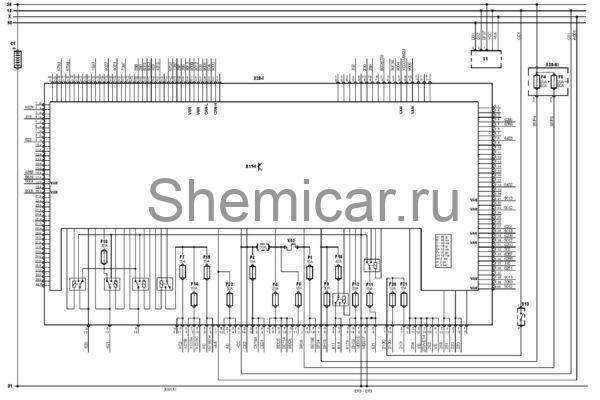

Электросхема распределения питания — Блок предохранителей в салоне

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A11-I	Многофункциональный блок управления
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
C1	Аккумуляторная батарея
EP3	Точка массы
F1	Предохранитель
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F7	Предохранитель
F9	Предохранитель
F10	Предохранитель
F11	Предохранитель
F12	Предохранитель
F14	Предохранитель
F15	Предохранитель
F16	Предохранитель
F20	Предохранитель
F21	Предохранитель
F22	Предохранитель
S1	Замок зажигания
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X28-I	Блок предохранителей/реле, приборная панель 1
X28-III	Блок предохранителей/реле, приборная панель 2
X92	Разъем (джампер)

цвета проводов на схеме.
