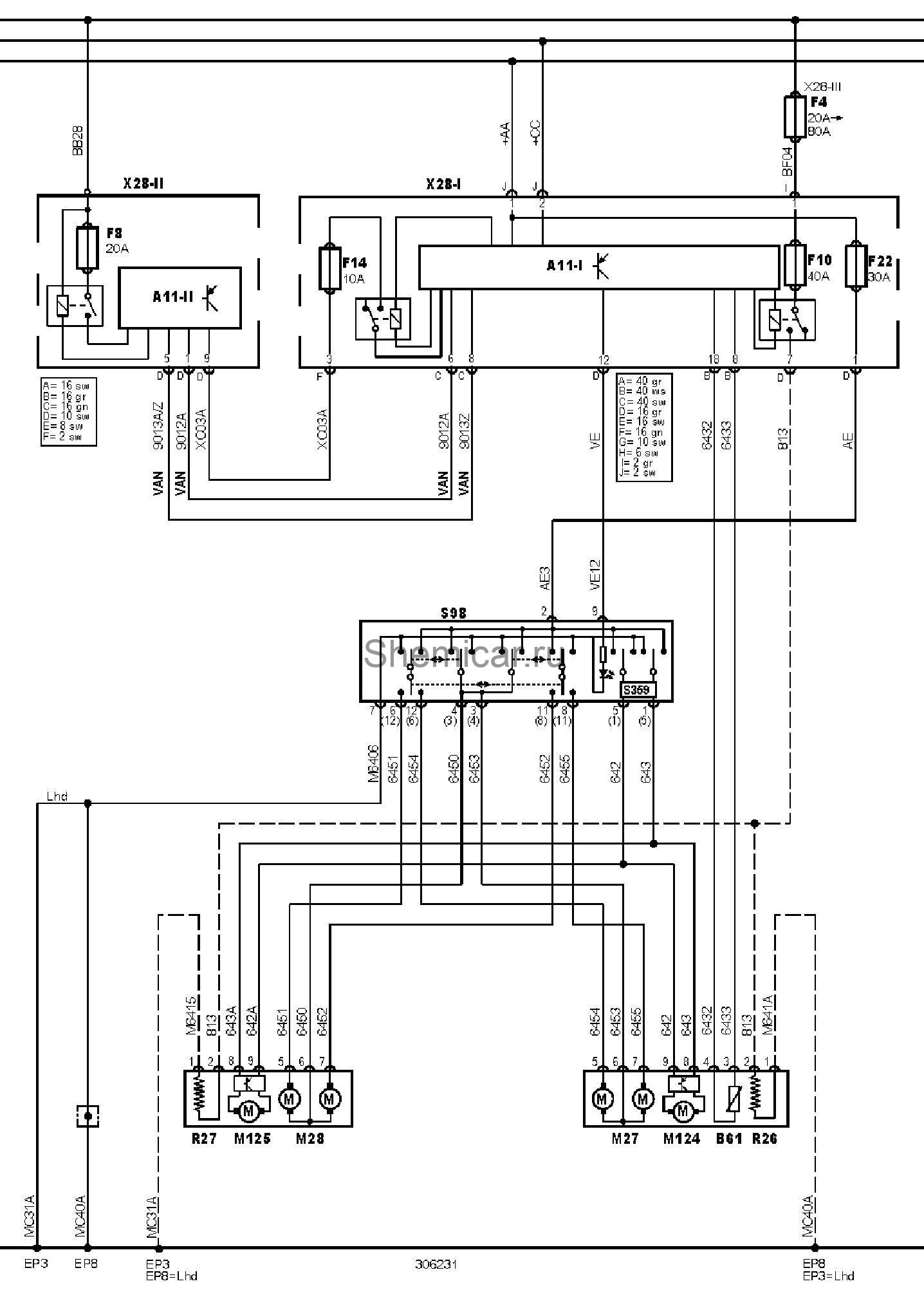

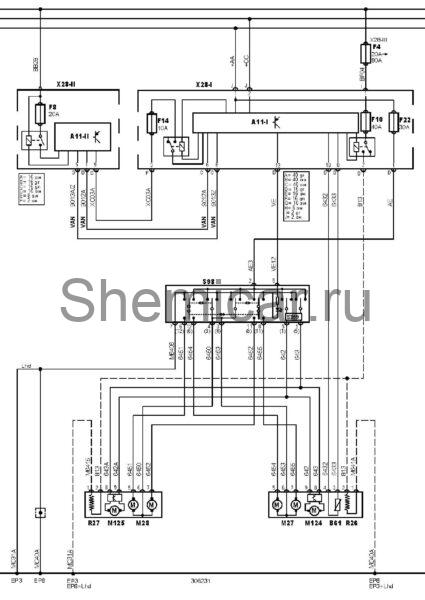

Электросхема электропривода зеркал тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

B61

Датчик температуры окружающего воздуха

EP3

Точка массы

EP8

Точка массы

F4

Предохранитель

F8

Предохранитель

F10

Предохранитель

F14

Предохранитель

F22

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Топливныйнасос

M125

Топливныйнасос

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S98

Переключатель регулировки зеркал заднего вида

S359

Датчик включения стояночного тормоза

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
