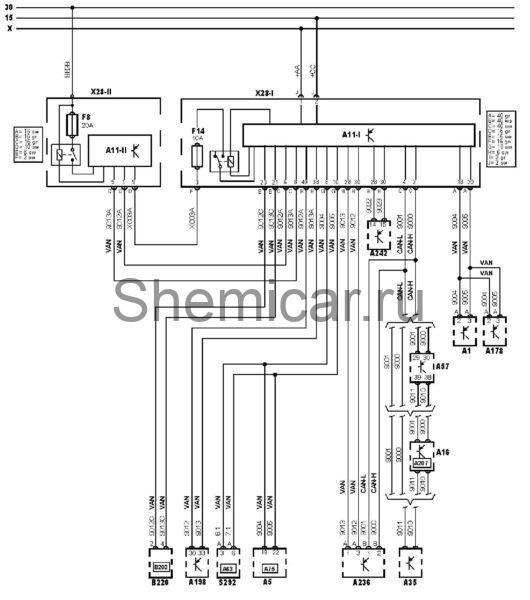

Электросхема шин CAN Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Комбинация приборов

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A178

Блок управления навигационной системой

A198

Электронный блок управления SRS

B203

Датчик частоты вращения правого переднего колеса (ABS)

B220

Датчик частоты вращения правого заднего колеса (ABS)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F8

Предохранитель

F14

Предохранитель

S292

Панель управления кондиционером/отопителем

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
