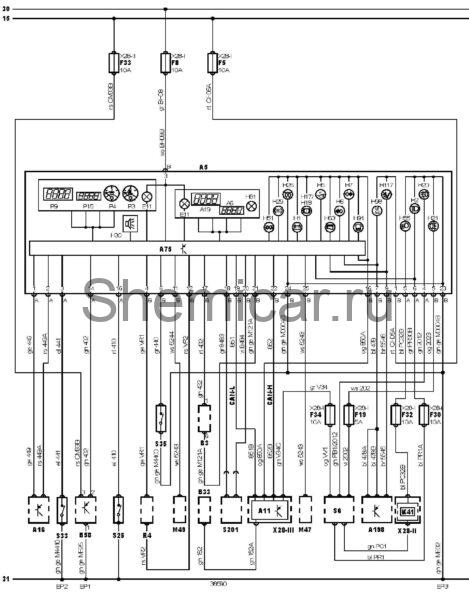

Электросхема приборной панели тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A6

Часы

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A19

Маршрутный компьютер

A75

Блок управления комбинацией приборов

A198

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

B33

Датчик скорости автомобиля

B58

Датчик низкого уровня охлаждающей жидкости

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

E11

Лампа(ы) подсветки комбинации приборов

F5

Предохранитель

F8

Предохранитель

F19

Предохранитель

F30

Предохранитель

F32

Предохранитель

F33

Предохранитель

F34

Предохранитель

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H30

Зуммер предупреждения об открытой двери

H51

Индикатор предупреждения о невыключенных габаритах

H55

Индикатор включения ближнего света фар

H63

Индикатор неисправности системы управления двигателем (MIL)

H81

Резервная контрольнаялампа

H91

Индикатор состояния топливного фильтра

H98

Индикатор SRS

H117

Индикатор отключения подушки безопасности пассажира

K41

Реле ближнего света фар

M47

Электродвигатель центрального замка (левая задняя дверь)

M49

Электродвигатель центрального замка (правая задняя дверь)

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P9

Спидометр

P15

Одометр

R4

Реостат подсветки комбинации приборов

S6

Комбинированный переключатель

S25

Датчик аварийного давления масла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S201

Пульт управления аудиосистемой

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
