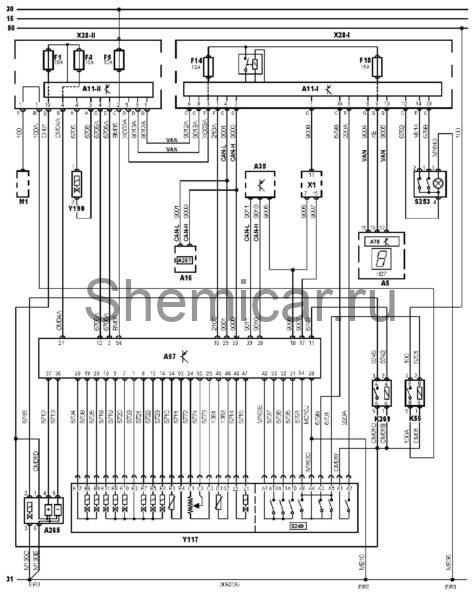

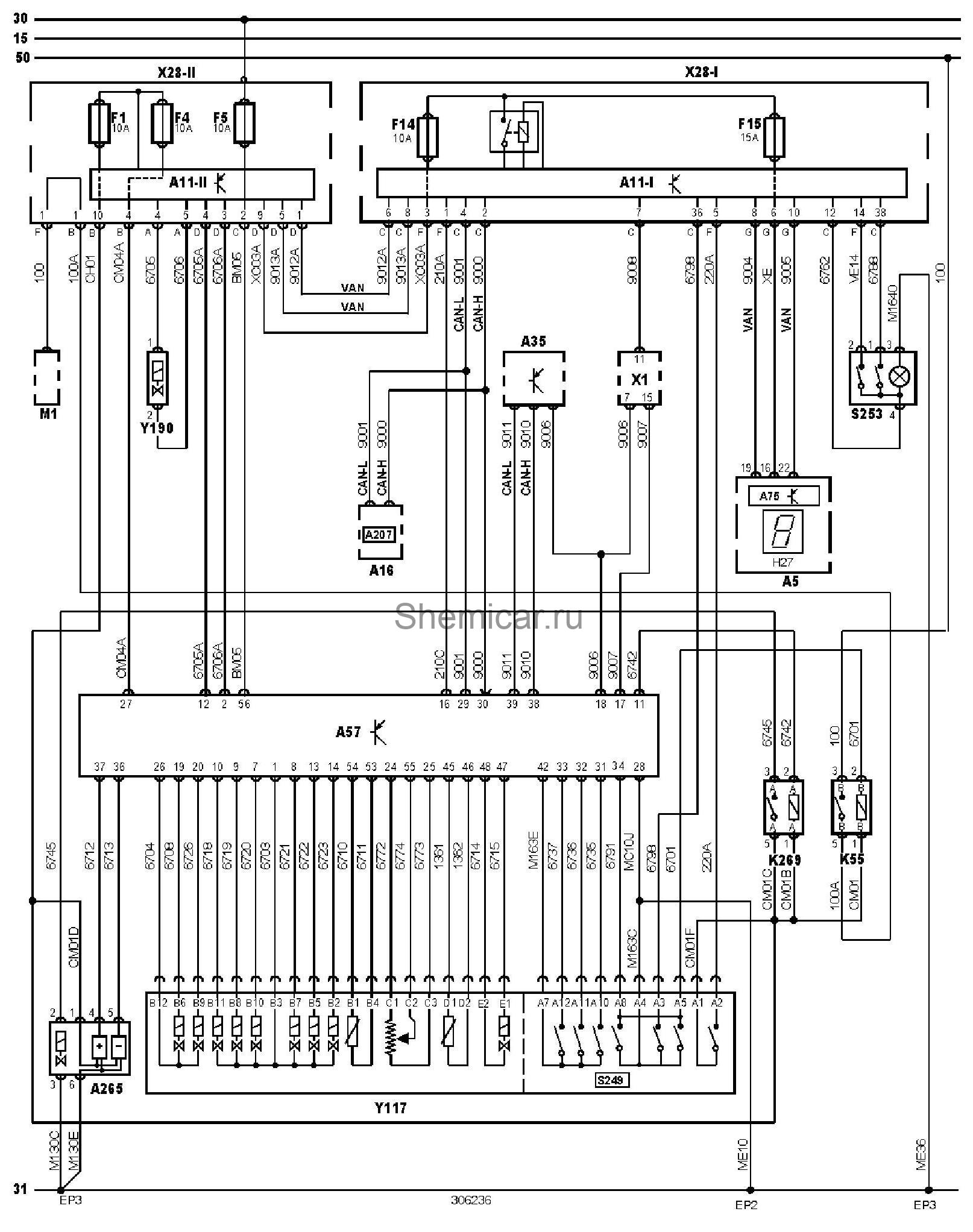

Электросхема АКПП тип 1 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Комбинация приборов

A75

Блок управления комбинацией приборов

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP2

Точка массы

EP3

Точка массы

F1

Предохранитель

F4

Предохранитель

F5

Предохранитель

F14

Предохранитель

F15

Предохранитель

H27

Индикатор включения дальнего света фар

M1

Стартер

S253

Датчик аварийного давления масла

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

Y117

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
