Электросхема стеклоподъемников тип 4 Citroen Picasso

Электрическая схема электропривода стеклоподъемников Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

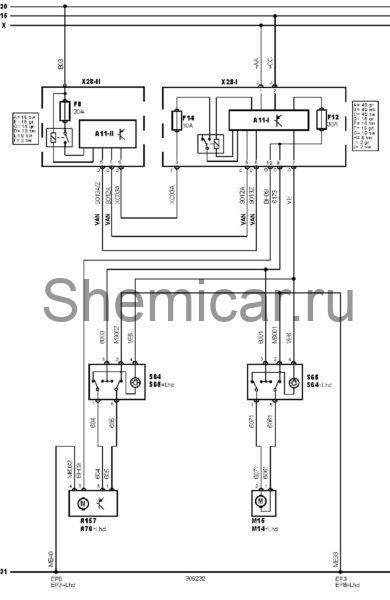

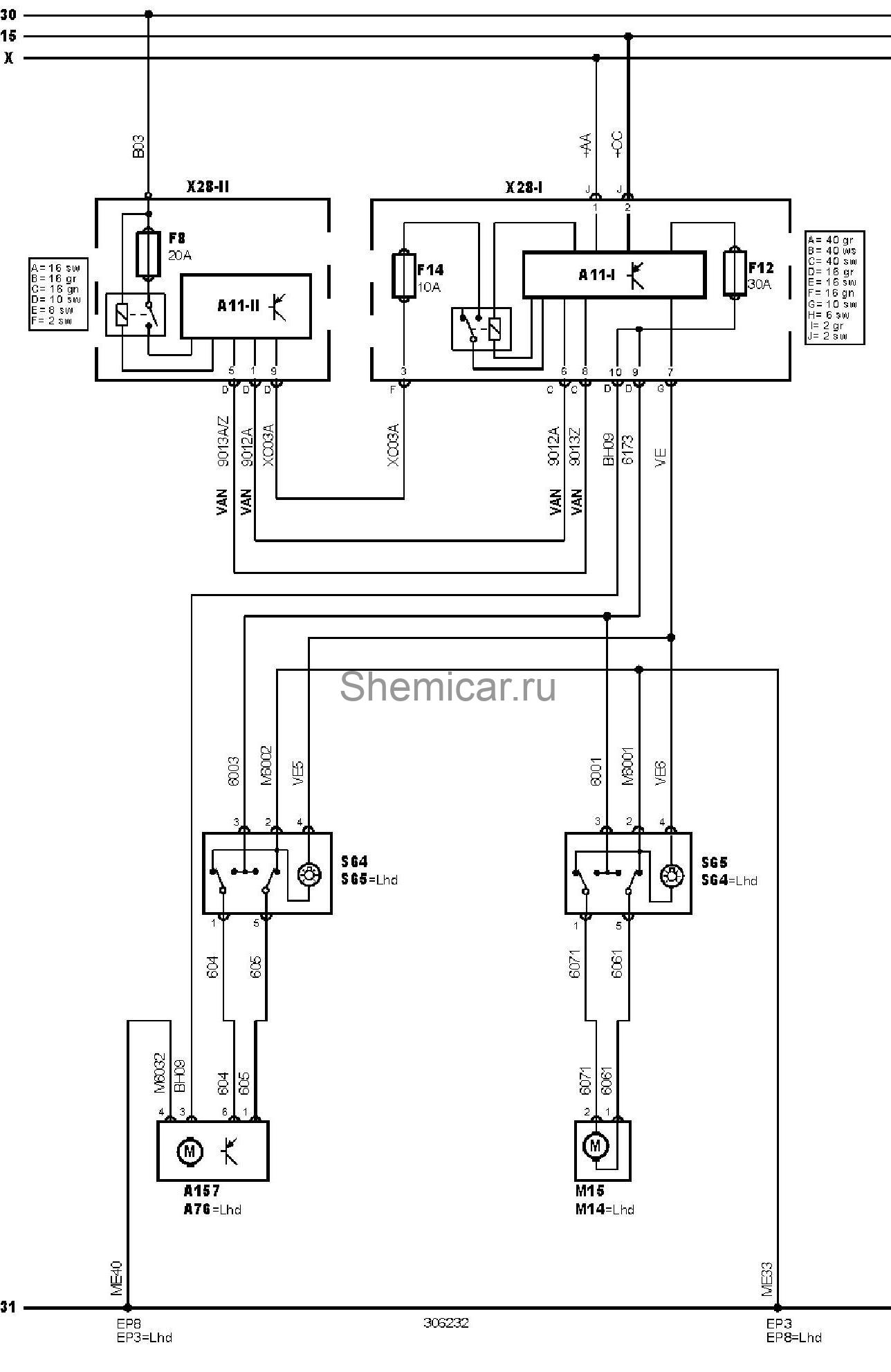

Электросхема электропривода стеклоподъемников — передние стеклоподъемники

обозначения к электрической схеме Сitroen Picasso

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления
A11-II	Многофункциональный блок управления
A76	Блок управления левым передним стеклоподъемником
A157	Блок управления правым передним стеклоподъемником
EP3	Точка массы
EP8	Точка массы
F8	Предохранитель
F12	Предохранитель
F14	Предохранитель
M14	Электродвигатель привода стеклоподъемника двери водителя
M15	Электродвигатель привода стеклоподъемника двери пассажира
S64	Комбинированный переключатель
S65	Комбинированный переключатель
X28-I	Блок предохранителей/реле, приборная панель 1
X28-II	Блок предохранителей/реле, моторный отсек 1

цвета проводов на схеме.
