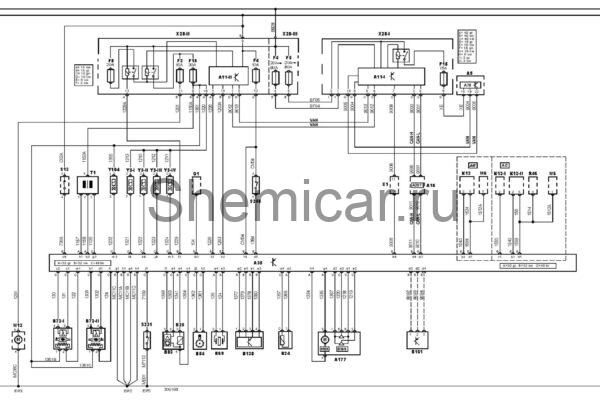

Электросхема двигателя NFU Citroen Picasso

Электрическая схема двигателя Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

Электросхема системы управления двигателем NFU (TU5JP4) 1.6 16V



обозначения к электрической схеме Сitroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

Am

Блок управления дроссельной заслонкой

A207

Блок управления ESP (система поддержания курсовойустойчивости)

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B83

Датчик абсолютного давления во впускном коллекторе

B138

Датчик положения педали акселератора

B161

Датчик давления хладагента системы кондиционирования

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

F2

Предохранители

F4

Предохранители

F5

Предохранители

F8

Предохранители

F15

Предохранители

G1

Г енератор

K12

Реле электродвигателя вентилятора системы охлаждения

K12-I

Реле 1 электродвигателя вентилятора системы охлаждения

K12-II

Реле 2 электродвигателя вентилятора системы охлаждения

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

R46

Резистор электродвигателя вентилятора системы охлаждения

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, моторный отсек 2

Y3

Форсунка

Y104

Э/м клапан аккумулятора паров топлива

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
