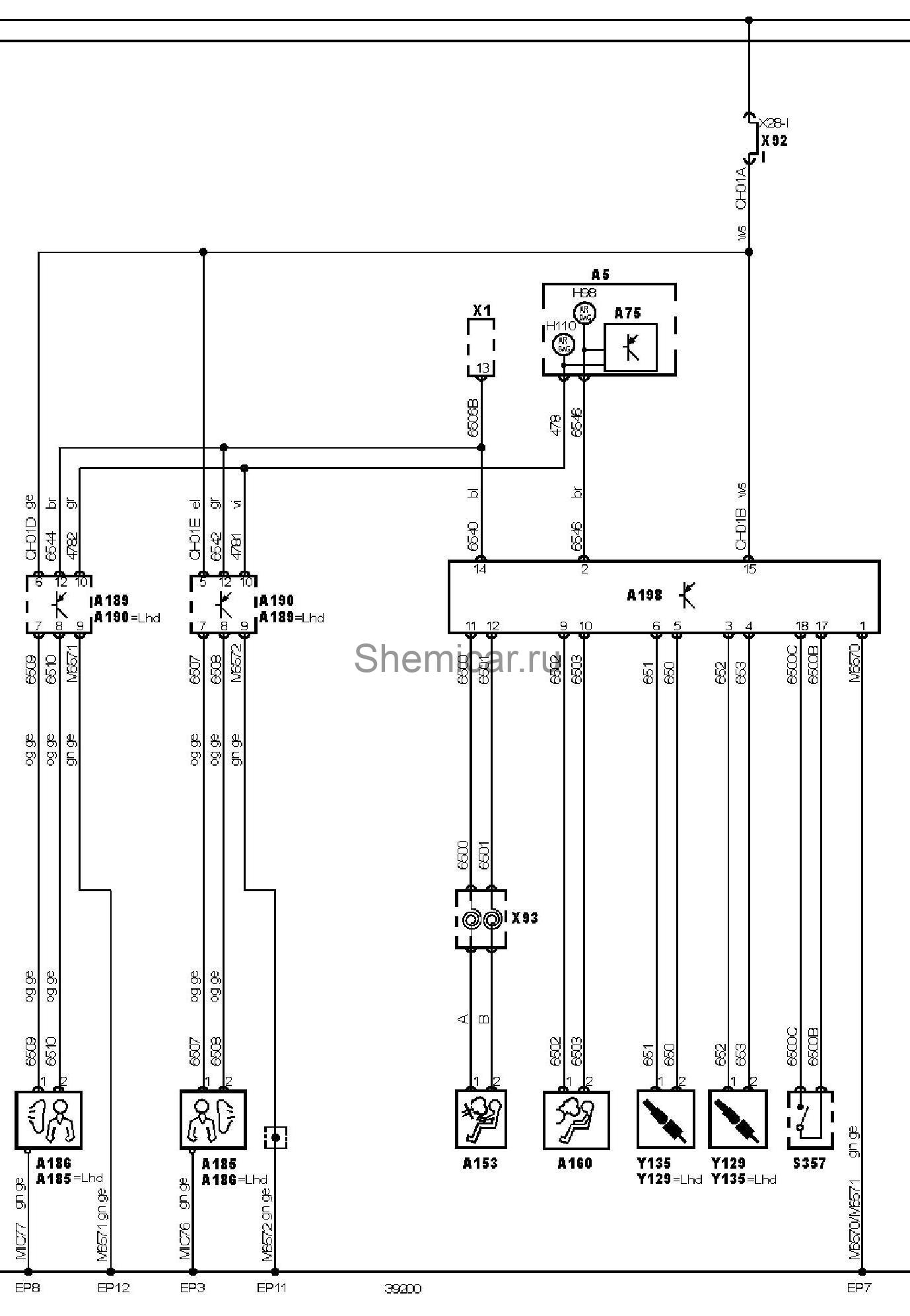

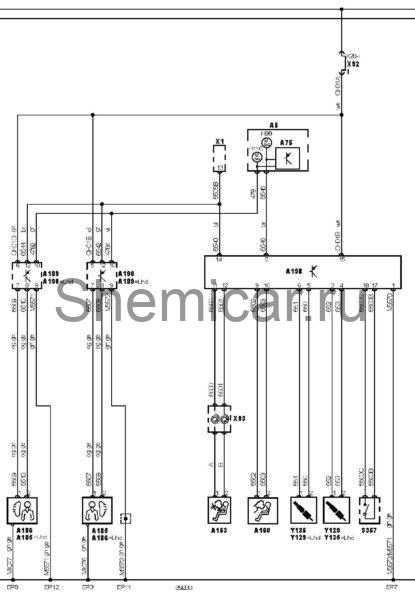

Электросхема подушек безопасности тип 1 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A75

Блок управления комбинацией приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A189

Блок управления боковой подушкой безопасности водителя

A190

Блок управления боковой подушкой безопасности пассажира

A198

Электронный блок управления SRS

EP11

Точка массы

EP12

Точка массы

EP3

Точка массы

EP7

Точка массы

EP8

Точка массы

H98

Индикатор SRS

H110

Индикатор боковых подушек безопасности

S357

Выключатель принудительного отключения подушки безопасности пассажира

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X92

Разъем (джампер)

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
