Электросхема системы запуска тип 1 Citroen Picasso

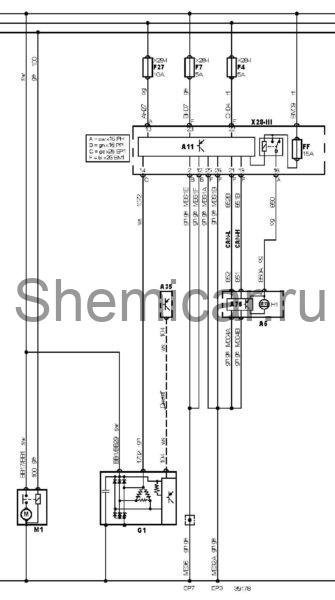

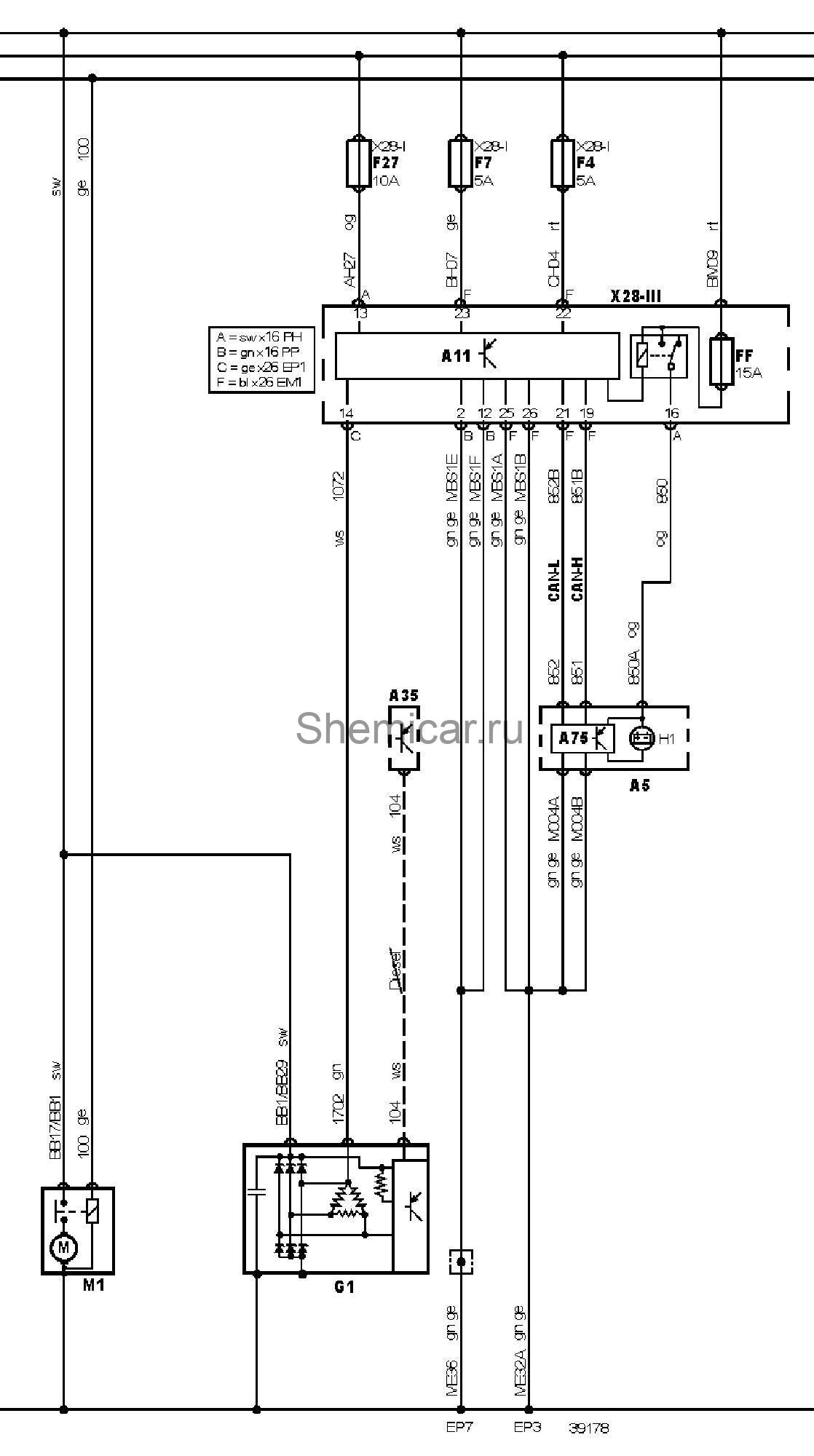

Электрическая схема системы запуска Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.
Электросхема системы запуска
обозначения к электрической схеме Сitroen Picasso
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A5 | Комбинация приборов |
A11 | Многофункциональный блок управления |
A35 | Электронный блок управления двигателем (ECM) |
A75 | Блок управления комбинацией приборов |
CAN-H | Контроллер (шина передачи данных) — сигнал высокого уровня |
CAN-L | Контроллер (шина передачи данных) — сигнал низкого уровня |
EP3 | Точка массы |
EP7 | Точка массы |
FF | Предохранитель |
F4 | Предохранитель |
F7 | Предохранитель |
F27 | Предохранитель |
G1 | Г енератор |
H1 | Индикатор зарядки аккумуляторной батареи |
M1 | Стартер |
X28-I | Блок предохранителей/реле, приборная панель 1 |
X28-III | Блок предохранителей/реле, приборная панель 2 |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
