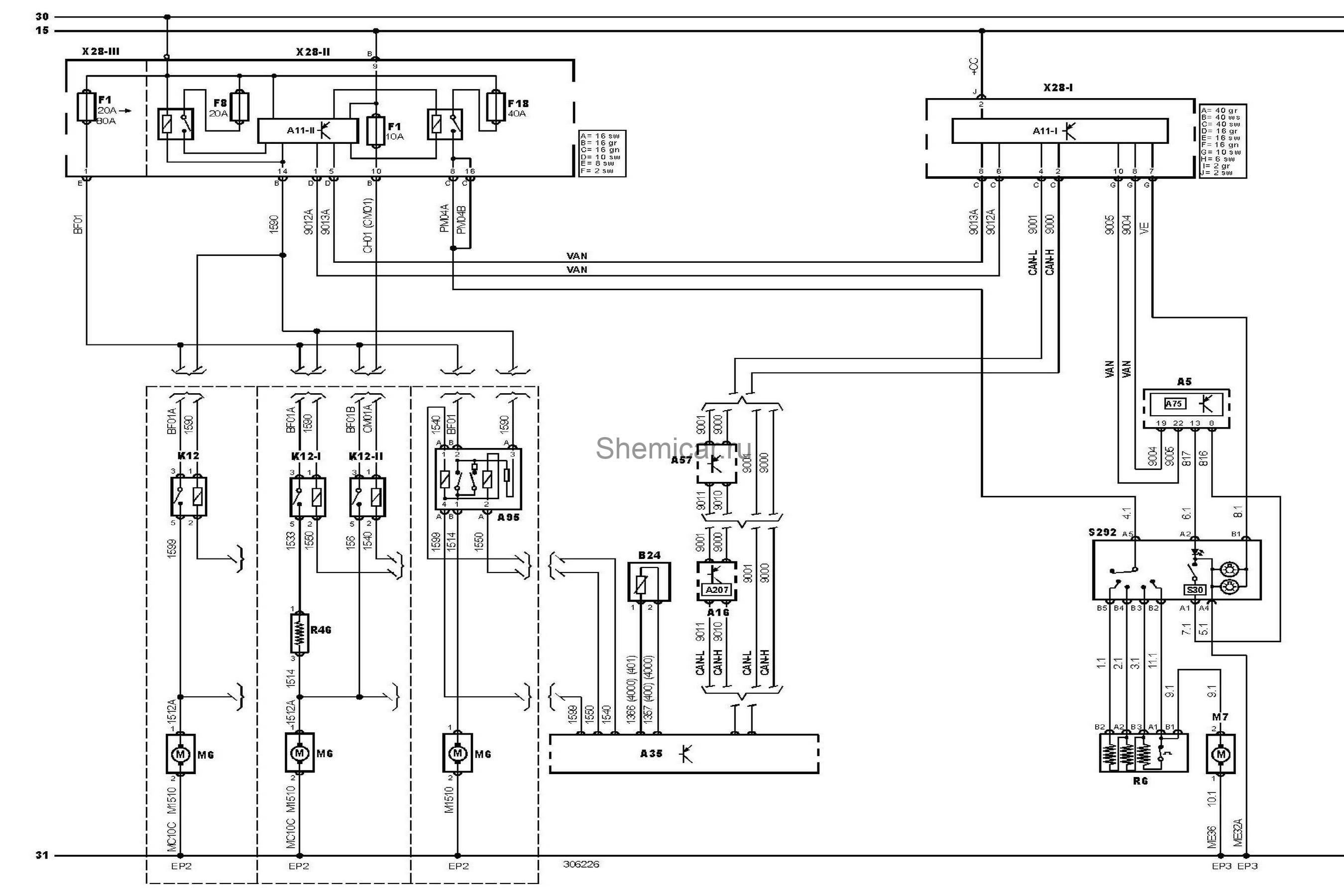

Электросхема обогрева салона Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Комбинация приборов

A75

Блок управления комбинацией приборов

A95

Блок управления электродвигателем вентилятора системы охлаждения

B24

Датчик температуры охлаждающей жидкости

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP2

Точка массы

EP3

Точка массы

F1

Предохранитель

F8

Предохранитель

F18

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

K12-I

Реле электродвигателя вентилятора системы охлаждения

K12-II

Реле электродвигателя вентилятора системы охлаждения

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

R6

Резистор электродвигателя вентилятора отопителя

R46

Резистор электродвигателя вентилятора системы охлаждения

S30

Выключатель обогревателя заднего стекла

S292

Панель управления кондиционером/отопителем

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
