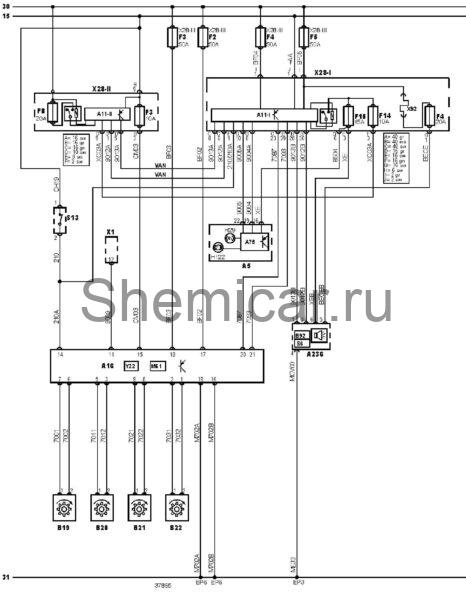

Электросхема ABS тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

B92

Звуковой предупреждающий сигнал / зуммер

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F14

Предохранитель

F15

Предохранитель

H29

Индикатор ABS

H122

Индикатор неисправности тормозной системы

M61

Электродвигатель насоса

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1, приборнаяпанель

X28-II

Блок предохранителей/реле 1, моторный отсек

X28-111

Блок предохранителей/реле 2, моторный отсек

X92

Разъем (джампер)

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
