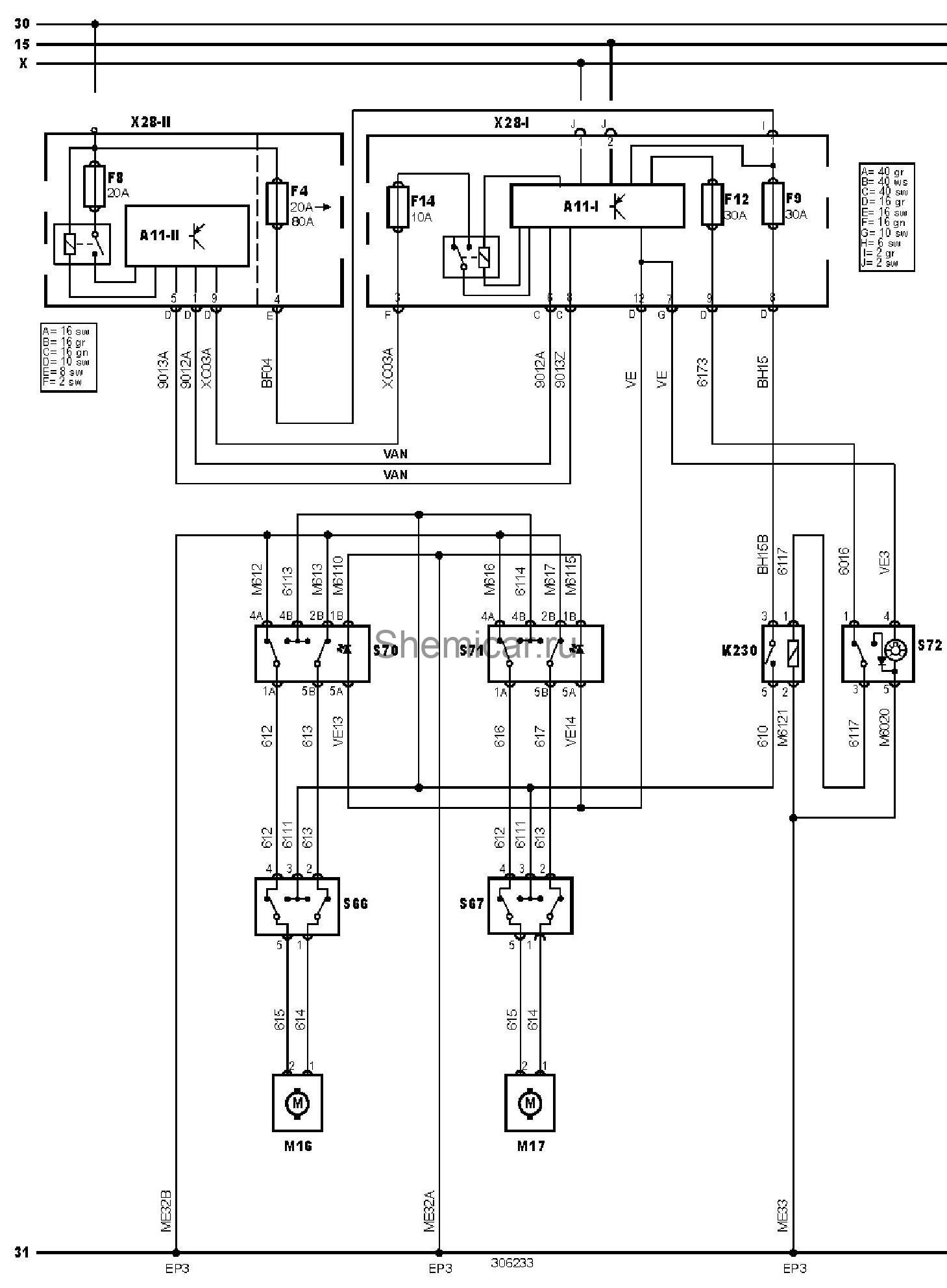

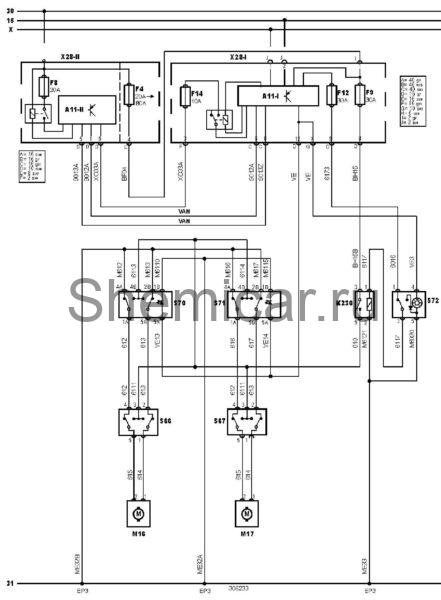

Электросхема стеклоподъемников тип 5 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

EP3

Точка массы

F4

Предохранитель

F8

Предохранитель

F9

Предохранитель

F12

Предохранитель

F14

Предохранитель

K230

Реле электропривода заднего стеклоподъемника (левое или единственное)

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S70

Выключатель электропривода стеклоподъемника левой задней двери (на консоли)

S71

Выключатель электропривода стеклоподъемника правой задней двери (на консоли)

S72

Выключатель блокировки электропривода стеклоподъемников

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
