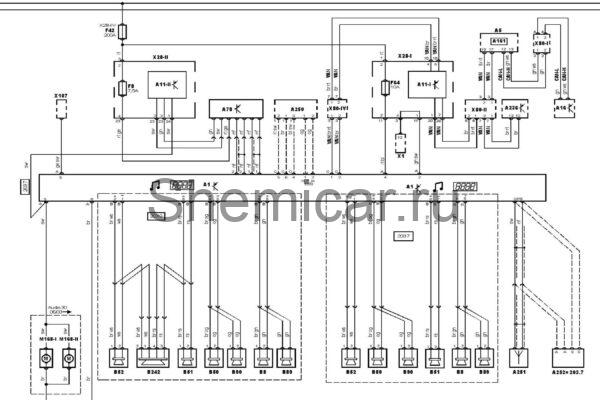

Электросхема аудиосистемы тип 3 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A78

Блок антенны

A161

Многофункциональный дисплей

A236

Блок управления электрооборудованием рулевой колонки

A250

CD-чейнджер

A251

Антенна навигационной системы

A252

Блок телематики

B8

Динамик аудиосистемы, левый передний или единственный

B50

Динамик аудиосистемы, правый передний

B51

Динамик аудиосистемы, левый задний

B52

Динамик аудиосистемы, правый задний

B89

Дополнительный динамик аудиосистемы (левый)

B90

Дополнительный динамик аудиосистемы (правый)

B242

Динамик аудиосистемы, задний центральный

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

F8

Предохранитель

F42

Предохранитель

F64

Предохранитель

M168-I

Вентилятор охлаждения аудиосистемы 1

M168-II

Вентилятор охлаждения аудиосистемы 2

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-IV

Разъем 4 шины данных

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
