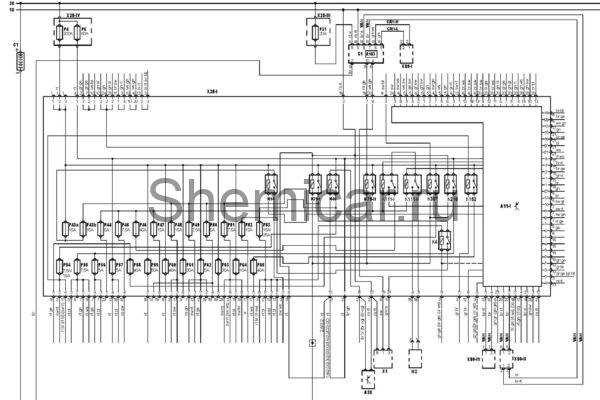

Электросхема питания тип 1 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A35

Электронный блок управления двигателем (ECM)

A183

Блок управления замком зажигания

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C1

Аккумуляторная батарея

EP4

Точка массы

EP5

Точка массы

F43a

Предохранитель

F43b

Предохранитель

F4

Предохранитель

F6

Предохранитель

F31

Предохранитель

F44

Предохранитель

F45

Предохранитель

F46

Предохранитель

F47

Предохранитель

F48

Предохранитель

F49

Предохранитель

F50

Предохранитель

F51

Предохранитель

F52

Предохранитель

F53

Предохранитель

F54

Предохранитель

F55

Предохранитель

F56

Предохранитель

F57

Предохранитель

F58

Предохранитель

F59

Предохранитель

F60

Предохранитель

F61

Предохранитель

F62

Предохранитель

F63

Предохранитель

F64

Предохранитель

F65

Предохранитель

K4

Реле стартера

K14

Реле звукового сигнала

K46

Реле системы управления двигателем

K79-I

Реле 1 основных цепей зажигания

K79-II

Реле 2 основных цепей зажигания

K111-I

Реле 1 электродвигателя очистителя лобового стекла

K111-II

Реле 2 электродвигателя очистителя лобового стекла

K152

Реле насоса системы подачи воздуха на выпуск

K216

Реле системы управления трансмиссией

K307

Реле насоса рабочей жидкоститрансмиссии

M2

Электродвигатель очистителя лобового стекла

S1

Замок зажигания

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-IV

Разъем 4 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
