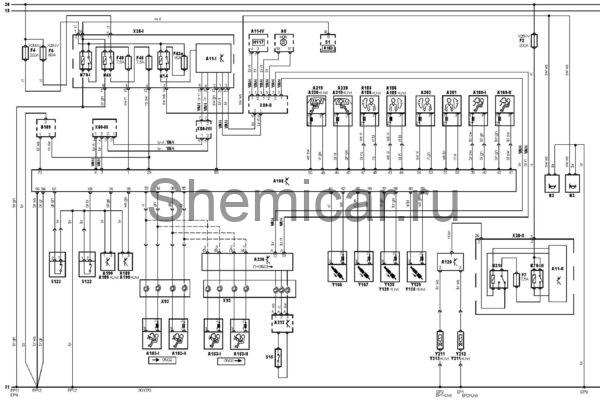

Электросхема звукового сигнала Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-IV

Многофункциональный блок управления 4

A120

Блок управления подголовником

A153-I

Подушка безопасности водителя 1

A153-II

Подушка безопасности водителя 2

A160-I

Подушка безопасности пассажира 1

A160-II

Подушка безопасности пассажира 2

A183

Блок управления замком зажигания

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A189

Блок управления боковой подушкой безопасности водителя

A190

Блок управления боковой подушкой безопасности пассажира

A198

Электронный блок управления SRS

A201

Боковая подушка безопасности, левая задняя

A202

Боковая подушка безопасности, правая задняя

A212

Блок управления электрооборудованием рулевого колеса

A219

Боковая шторка безопасности (со стороны водителя)

A220

Боковая шторка безопасности (со стороны пассажира)

A236

Блок управления электрооборудованием рулевой колонки

B2

Звуковой сигнал (двойной)

B189

Датчик наличияпассажиранасиденье

EP1

Точка массы

EP11

Точка массы

EP12

Точка массы

EP2

Точка массы

EP9

Точка массы

F43a

Предохранитель

F2

Предохранитель

F4

Предохранитель

F6

Предохранитель

F7

Предохранитель

F45

Предохранитель

F49

Предохранитель

H98

Индикатор SRS

H117

Индикатор отключения подушки безопасности пассажира

K14

Реле звукового сигнала

K46

Реле системы управления двигателем

K79-I

Реле 1 основных цепейзажигания

K79-III

Реле 3 основных цепей

K215

Реле привода подголовников

S1

Замок зажигания

S15

Выключатель звукового сигнала

S122

Датчик непристегнутого ремня безопасности пассажира

S123

Датчик непристегнутого ремня безопасности водителя

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X80-IV

Разъем 4 шины данных

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

Y166

Преднатяжитель ремня безопасности (левый задний)

Y167

Преднатяжитель ремня безопасности (правый задний)

Y211

Э/м клапан регулировки подголовника водителя

Y212

Э/м клапан регулировки подголовника пассажира

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
