Электросхема центрального замка тип 3 Mercedes Benz С-Class 203

Электрическая схема центрального замка Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 года выпуска.

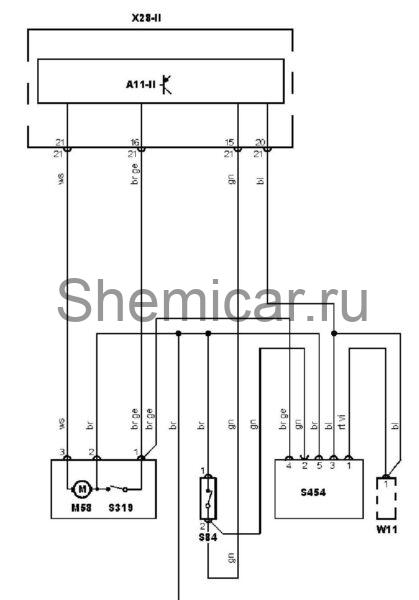

Электросхема центрального замка — Багажное отделение.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-II	Многофункциональный блок управления 2
EP10	Точка массы
M58	Электродвигатель центрального замка (крышка багажника / задняя дверь)
S84	Выключатель привода замка багажника / задней двери
S319	Выключатель замка крышки багажника / задней двери
S454	Внутренний выключатель аварийного открывания крышки багажника / задней двери
W11	Запасной провод (жгут проводов)
X28-II	Блок предохранителей/реле, багажное отделение
