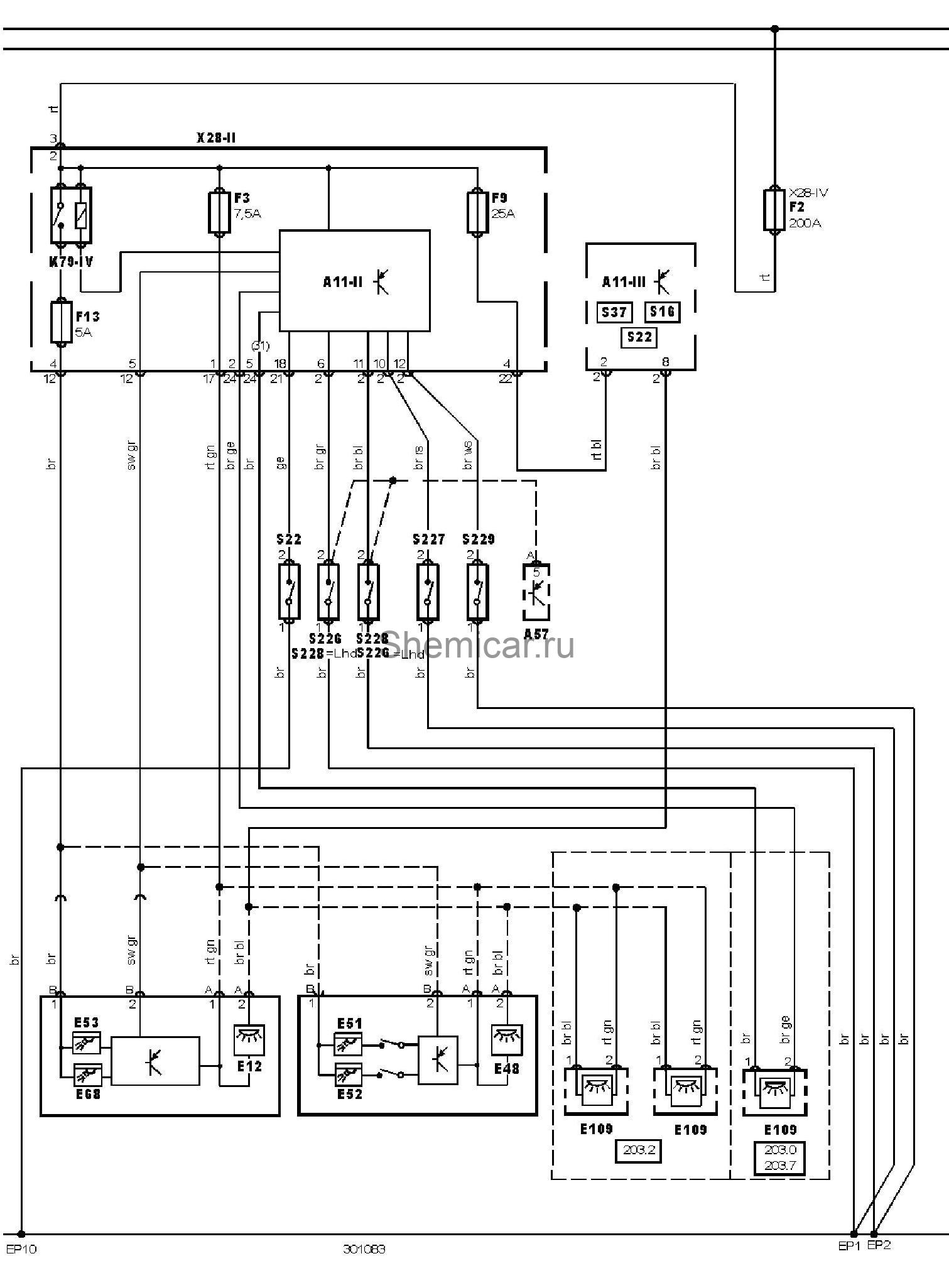

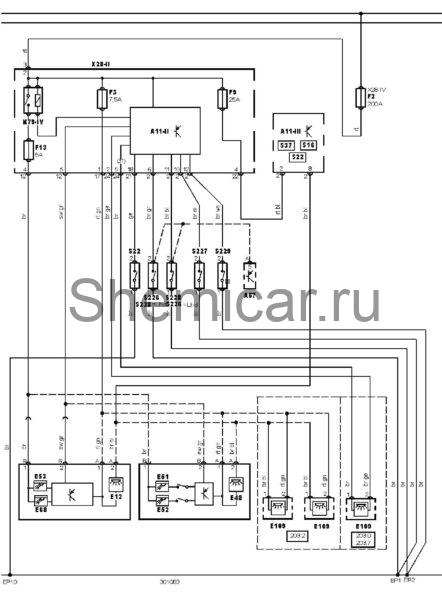

Электросхема освещения салона Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A57

Электронный блок управления трансмиссией (TCM)

EP1

Точка массы

EP10

Точка массы

EP2

Точка массы

E12

Лампа освещения салона (передняя)

E48

Лампа освещения салона (задняя левая или единственная)

E51

Лампа местной подсветки (задняя левая)

E52

Лампа местной подсветки (задняя правая)

E53

Лампа местной подсветки (со стороны пассажира)

E68

Лампа местной подсветки (со стороны водителя)

E109

Лампа освещения багажного отделения

F2

Предохранитель

F3

Предохранитель

F9

Предохранитель

F13

Предохранитель

K79-IV

Реле 4 основных цепейзажигания

S16

Выключатель освещения салона

S22

Выключатель освещения (багажное отделение)

S37

Выключатель лампы местной подсветки

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

X28-II

Блок предохранителей/реле, багажное отделение

X28-IV

Блок предохранителей/реле, моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
