Электросхема системы запуска Mercedes Benz С-Class 203

Электрическая схема системы запуска Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 года выпуска.

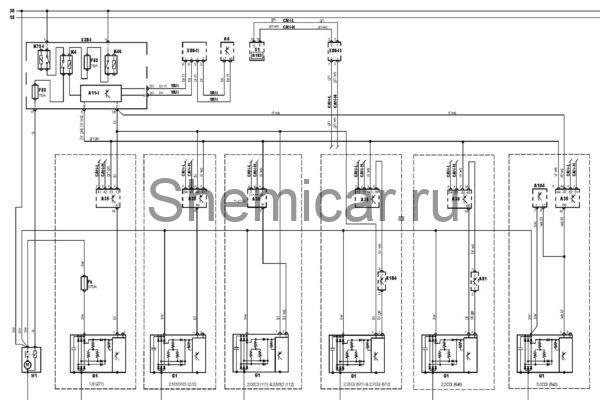

Электросхема системы запуска.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11-I	Многофункциональный блок управления 1
A35	Электронный блок управления двигателем (ECM)
A91	Блок управления отопителем
A104	Блок управления свечами накаливания
A183	Блок управления замком зажигания
A184	Блок управления предпусковым подогревателем охлаждающей жидкости
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
F	Предохранитель
F52	Предохранитель
F53	Предохранитель
G1	Г енератор
K4	Реле стартера
K46	Реле системы управления двигателем
K79-I	Реле 1 основных цепейзажигания
M1	Стартер
S1	Замок зажигания
VAN	Шина данных VAN
X28-I	Блок предохранителей/реле, моторный отсек 1
X80-I	Разъем 1 шины данных
X80-II	Разъем 2 шины данных

цвета проводов на схеме.
