Электросхема мультимедиа-системы тип 3 Mercedes Benz С-Class 203

Электрическая схема мультимедиа- системы Mercedes Benz С-Class 203 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

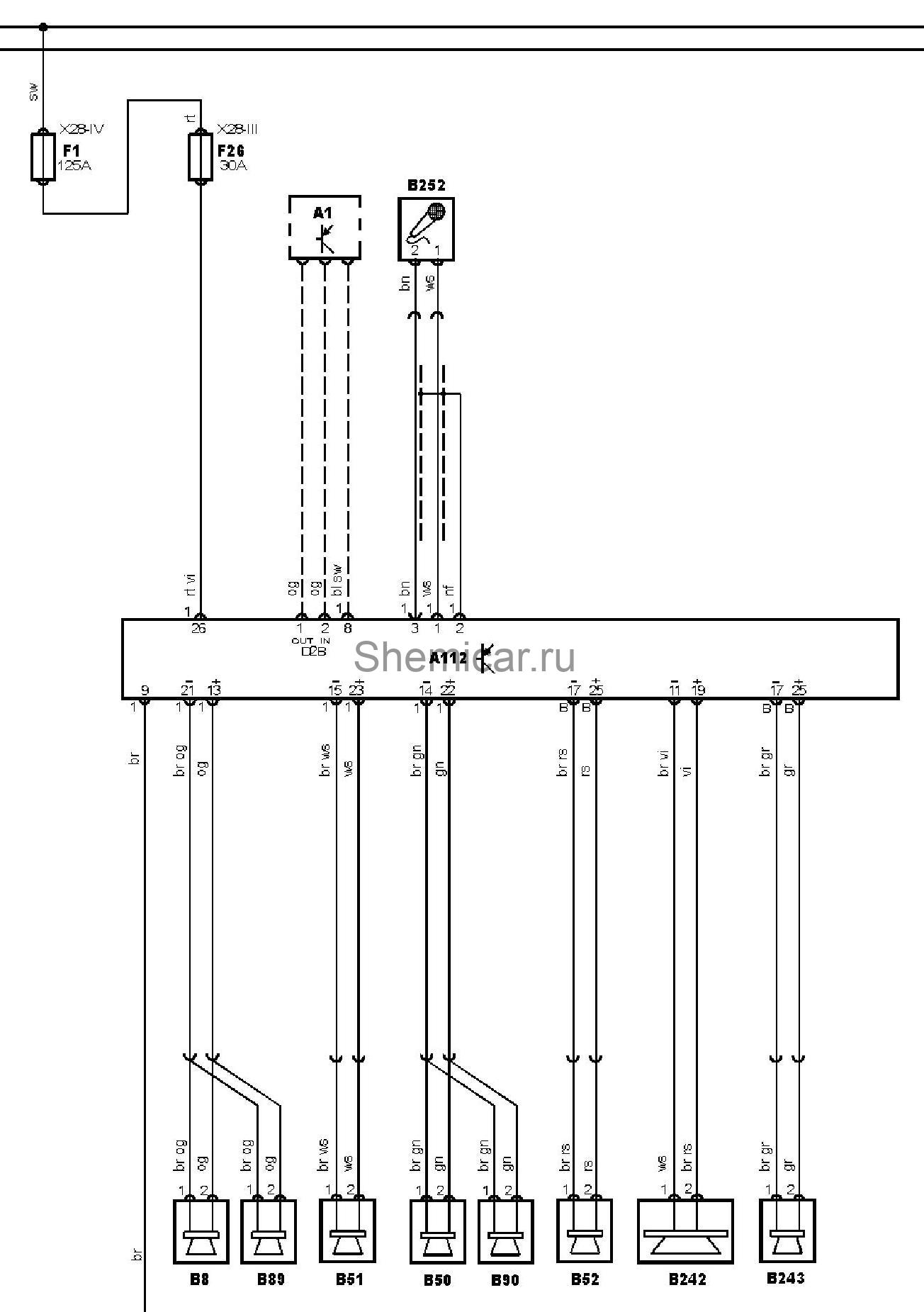

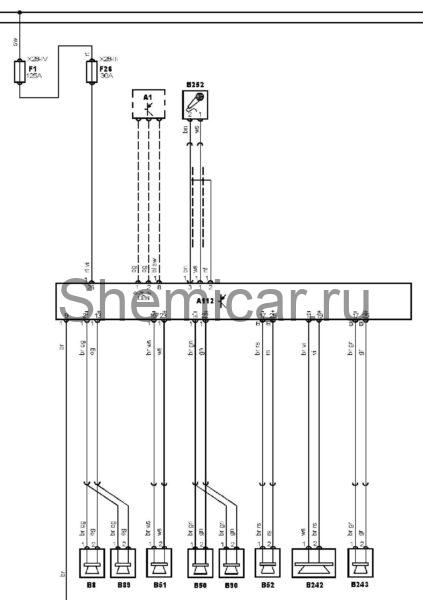

Электросхема мультимедиа- системы — С усилителем на 8 динамиков.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A112	Усилитель выходного сигнала аудиосистемы
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B89	Дополнительный динамик аудиосистемы (левый)
B90	Дополнительный динамик аудиосистемы (правый)
B242	Динамик аудиосистемы, задний центральный
B243	Динамик аудиосистемы, передний центральный
B252	Микрофон
EP15	Точка массы
F1	Предохранитель
F26	Предохранитель
X28-III	Блок предохранителей/реле, приборная панель
X28-IV	Блок предохранителей/реле, моторный отсек 2

цвета проводов на схеме.
