Электросхема АКПП Mercedes Benz С-Class 203

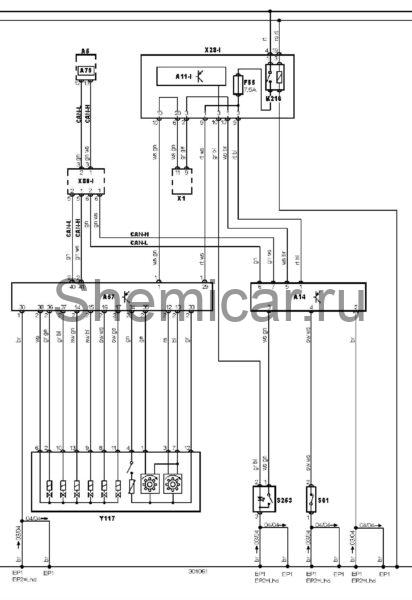

Электрическая схема АКПП Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 года выпуска.

Электросхема автоматической коробки переключения передач.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11-I	Многофункциональный блок управления 1
A14	Блок управления переключением передач
A57	Электронный блок управления трансмиссией (TCM)
A75	Блок управления комбинацией приборов
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
EP1	Точка массы
EP2	Точка массы
F55	Предохранитель
K216	Реле системы управления трансмиссией
S61	Выключатель режима kick-down
S253	Переключатель выбора режима работы трансмиссии
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, моторный отсек 1
X80-I	Разъем 1 шины данных
Y117	Блок клапанов трансмиссии

цвета проводов на схеме.
