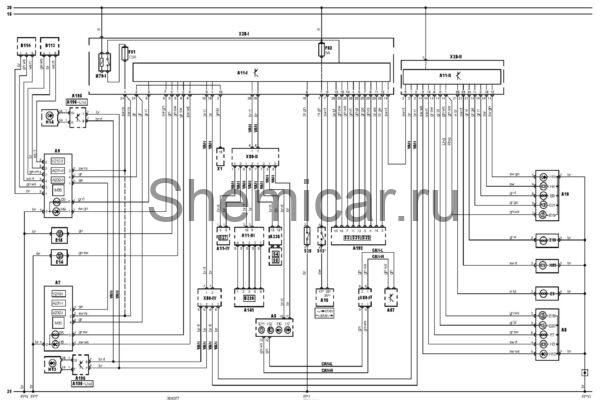

Электросхема внешнего освещения тип 2 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A11-IV

Многофункциональный блок управления 4

A16

Электронный блок управления ABS

A57

Электронный блок управления трансмиссией (TCM)

A141

Внутреннее зеркало заднего вида

A192

Блок управления освещением

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A231-I

Блок управления ксеноновыми фарами 1

A231-II

Блок управления ксеноновыми фарами 2

A232-I

Блок включения ксеноновых фар 1

A232-II

Блок включения ксеноновых фар 2

A236

Блок управления электрооборудованием рулевой колонки

B113

Датчик высоты положения кузова (передний)

B114

Датчик высоты положения кузова (задний)

B220

Датчик солнечного света

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

EP1

Точка массы

EP10

Точка массы

EP2

Точка массы

EP7

Точка массы

EP9

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E11

Лампа(ы) подсветки комбинации приборов

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F51

Предохранитель

F62

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H85

Лампа центрального стоп-сигнала

K79-I

Реле 1 основных цепейзажигания

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

VAN

Шина данныхVAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-IV

Разъем 4 шины данных

Y210-I

Привод переключения дальнего/ближнего света фары

Y210-II

Привод переключения дальнего/ближнего света фары

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
