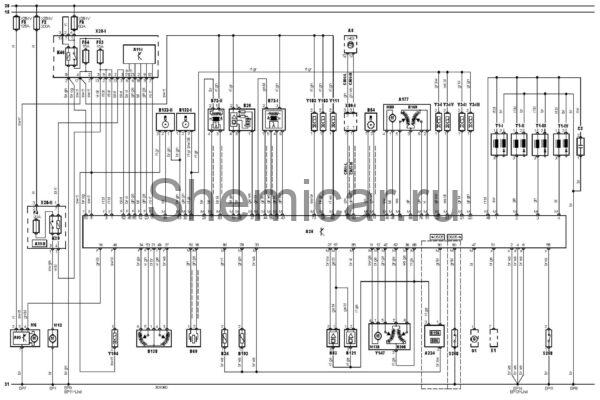

Электросхема двигателя 271.921 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A35

Электронный блок управления двигателем (ECM)

A95

Блок управления электродвигателем вентилятора системы охлаждения

A177

Блок управления дроссельной заслонкой

A224

Блок датчика состояния моторного масла

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B83

Датчик абсолютного давления во впускном коллекторе

B86

Датчик уровня моторного масла

B121

Датчик атмосферного давления

B132-I

Датчик 1 положения распределительного вала

B132-II

Датчик 2положения распределительного вала

B138

Датчик положения педали акселератора

B156

Датчик температуры моторного масла

B169

Датчик положения электродвигателя привода дроссельной заслонки

B193

Датчик температуры воздуха за компрессором (турбокомпрессор / приводной нагнетатель)

B208

Датчик положения привода перепускного клапана приводного нагнетателя

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C3

Подавитель помех (аудиосистема)

EP1

Точка массы

EP11

Точка массы

EP13

Точка массы

EP14

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F53

Предохранитель

F54

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

K20

Реле топливного насоса

K46

Реле системы управления двигателем

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

M138

Электропривод перепускного клапана приводного нагнетателя

S258

Концевой выключатель (датчик положения) педали сцепления

S358

Датчик-выключатель по уровню моторного масла

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-I

Разъем 1 шины данных

Y3

Форсунка

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

Y147

Перепускной клапан приводного нагнетателя

Y182

Привод системы изменения фаз газораспределения, впуск

Y183

Привод системы изменения фаз газораспределения, выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
