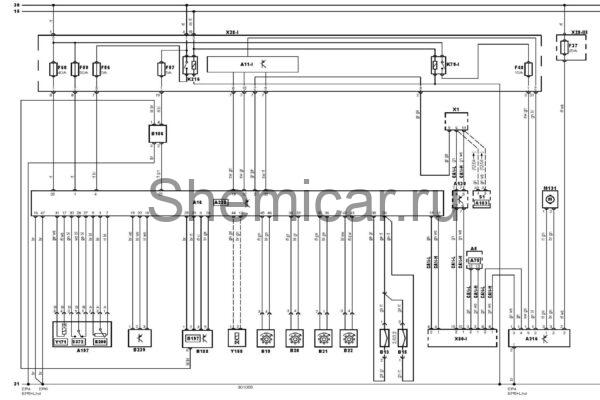

Электросхема АБС Mercedes Benz С-Class 203

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A183

Блок управления замком зажигания

A197

Блок усилителя тормозной системы

A216

Блок управления усилителем тормозной системы

A238

Блок управления системы экстренного торможения

B13

Датчик износа тормозной колодки (правой передней)

B15

Датчик износа тормозной колодки (правой задней)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

B106

Датчик положения рулевого колеса

B188

Датчик бокового перемещения

B197

Датчик ускорения (бокового)

B200

Датчик положения диафрагмы усилителя тормозов

B239

Датчик давления в тормозной системе

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP4

Точка заземления

EP5

Точка заземления

EP6

Точка заземления

F37

Предохранитель

F48

Предохранитель

F56

Предохранитель

F57

Предохранитель

F59

Предохранитель

F60

Предохранитель

K216

Реле системы управления трансмиссией

M131

Вакуумный насос усилителя тормозов

S1

Замок зажигания

S372

Датчик-выключатель положения диафрагмы усилителя тормозов

X1

Диагностический разъем (DLC)

Y155

Клапан усилителя рулевого управления

Y171

Клапан положения диафрагмы усилителя тормозов

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
