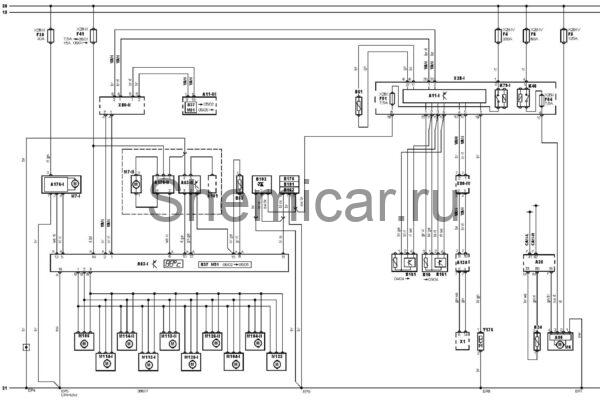

Электросхема кондиционера тип 2 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-III

Многофункциональный блок управления 3

A35

Электронный блок управления двигателем

A63-I

Электронный блок управления кондиционером, передний

A63-II

Электронный блок управления кондиционером, задний кондиционер

A95

Блок управления электродвигателем вентилятора системы охлаждения

A130

Блок диагностики

A176-I

Блок управления электродвигателем вентилятора кондиционера/отопителя, передний

A176-II

Блок управления электродвигателем вентилятора кондиционера/отопителя, задний

B10

Датчик температуры хладагента системы кондиционирования

B24

Датчик температуры охлаждающей жидкости

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B102

Датчик солнечного света (система кондиционирования)

B161

Датчик давления хладагента системы кондиционирования

B163

Датчик температуры воздуха на впуске (кондиционер/отопитель)

B170

Датчик чистоты воздуха, поступающего в отопитель

B191

Датчик влажности воздуха на впуске (кондиционер/отопитель)

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F30

Предохранитель

F41

Предохранитель

F51

Предохранитель

F54

Предохранитель

K46

Реле системы управления двигателем

K79-I

Реле 1 основных цепей

M6

Электродвигатель вентилятора системы охлаждения

M7-I

Электродвигатель вентилятора кондиционера/отопителя, передний

M7-II

Электродвигатель вентилятора кондиционера/отопителя, задний

M51

Вентилятор датчика температуры воздуха в салоне

M104-I

Электродвигатель 1 привода заслонки забора входящего воздуха кондиционера/отопителя

M104-II

Электродвигатель 2 привода заслонки забора входящего воздуха кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M113-I

Электродвигатель 1 привода заслонки обдува стекол

M113-II

Электродвигатель 2 привода заслонки обдува стекол

M114-I

Электродвигатель 1 привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

M114-II

Электродвигатель 2 привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

M123

Электродвигатель привода заслонки аккумулятора паров топлива

M126-I

Электродвигатель 1 привода заслонки подачи воздуха к ногам

M126-II

Электродвигатель 2 привода заслонки подачи воздуха к ногам

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-II

Разъем 2 шины данных

X80-IV

Разъем 4 шины данных

X101

Разъем регулировки подсветки приборной панели

Y176

Э/м клапан регулировки рабочего объема компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
