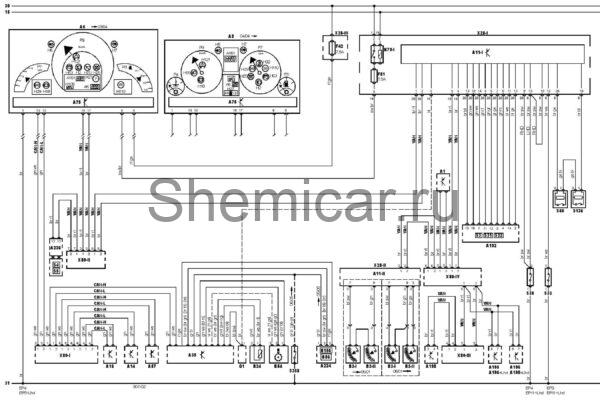

Электросхема приборной панели Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A6

Часы

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A14

Блок управления переключением передач

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

A192

Блок управления освещением

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A224

Блок датчика состояния моторного масла

A236

Блок управления электрооборудованием рулевой колонки

B3-I

Датчик указателя уровня топлива 1

B3-II

Датчик указателя уровня топлива 2

B24

Датчик температуры охлаждающей жидкости

B54

Датчик положения коленчатого вала

B86

Датчик уровня моторного масла

B156

Датчик температуры моторного масла

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

EP11

Точка массы

EP4

Точка массы

EP5

Точка массы

EP9

Точка массы

F42

Предохранитель

F51

Предохранитель

G1

Г енератор

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H18

Индикатор низкого уровня тормозной жидкости

H25

Индикатор свечей накаливания

H27

Индикатор(ы) системы переключения передач

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H55

Индикатор включения ближнего света фар

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H108

Индикатор температуры окружающего воздуха

H110

Индикатор боковых подушек безопасности

H121

Индикатор системы курсовой устойчивости (ESP)

K79-I

Реле 1 основных цепейзажигания

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S358

Датчик-выключатель по уровню моторного масла

VAN

Шина данныхVAN

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X28-III

Блок предохранителей/реле, приборнаяпанель

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X80-IV

Разъем 4 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
