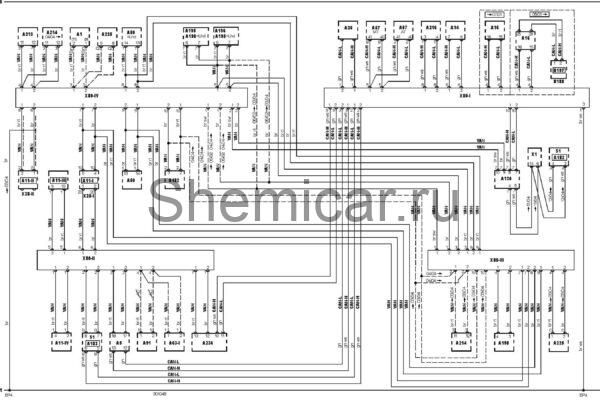

Электросхема шин CAN Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A11-IV

Многофункциональный блок управления 4

A14

Блок управления переключением передач

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A50

Блок управления электроприводом сиденья

A57

Электронный блок управления трансмиссией (TCM)

A63-I

Электронный блок управления кондиционером 1

A91

Блок управления отопителем

A130

Блок диагностики

A182

Блок управления дополнительным отопителем

A183

Блок управления замком зажигания

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

A216

Блок управления усилителем тормозной системы

A225

Блок телематики

A236

Блок управления электрооборудованием рулевой колонки

B188

Датчик бокового перемещения

B197

Датчик бокового ускорения

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP4

Точка массы

S1

Замок зажигания

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X80-IV

Разъем 4 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
