Электросхема питания тип 3 Mercedes Benz С-Class 203

Электрическая схема распределения питания Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 года выпуска.

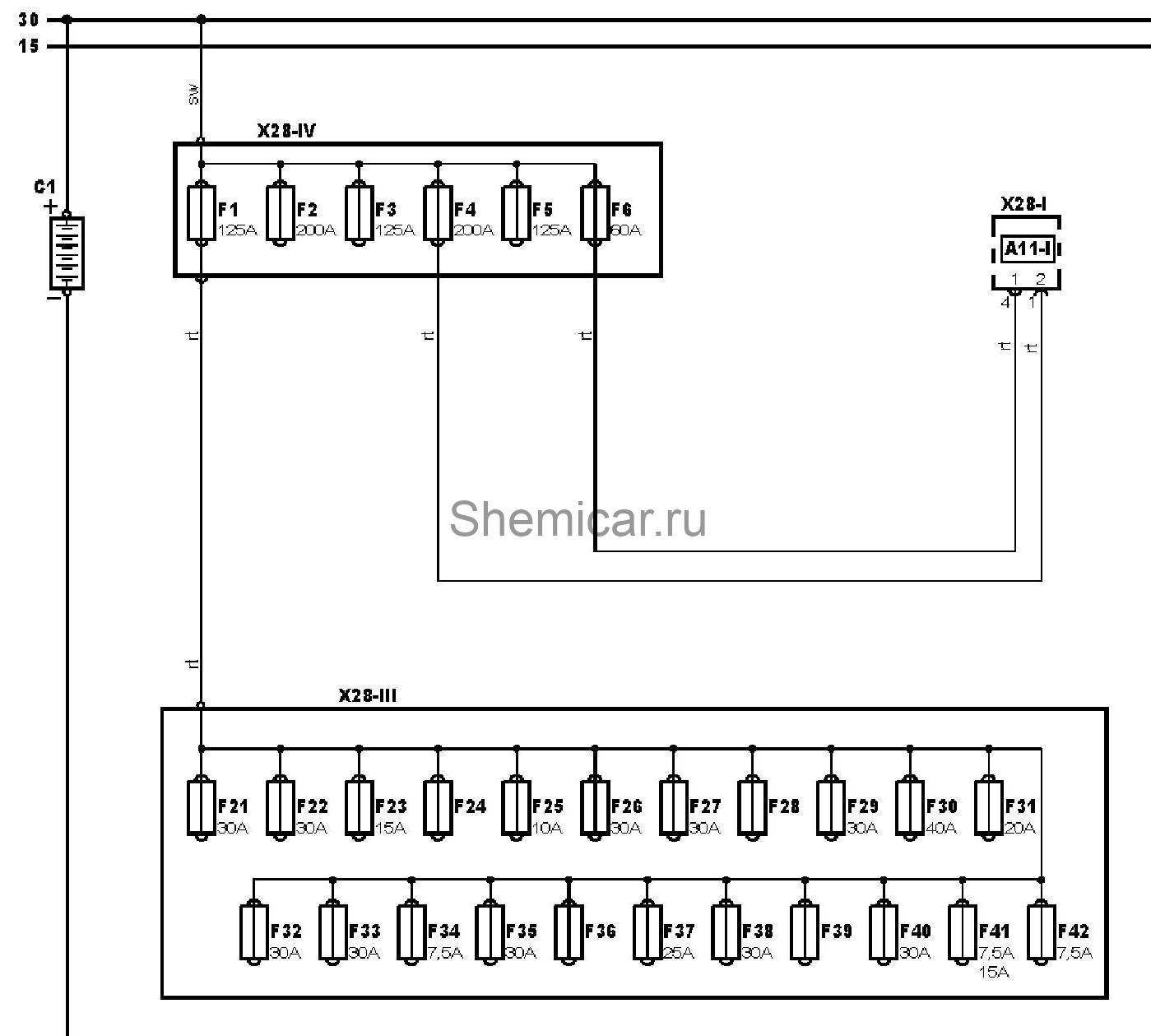

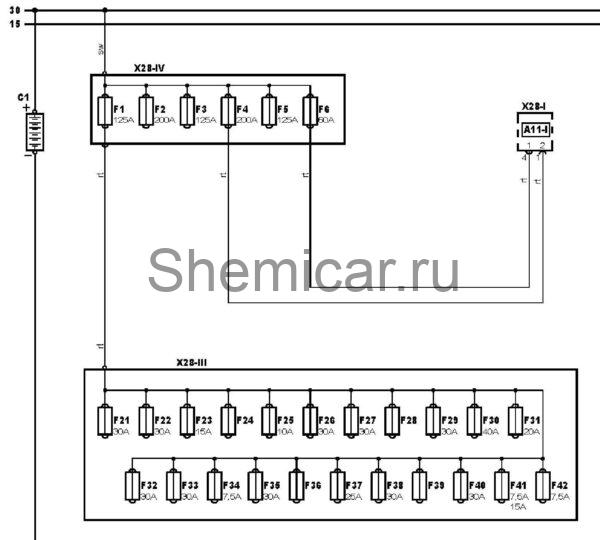

Электросхема распределения питания — Приборная панель и моторный отсек 2.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления 1
C1	Аккумуляторная батарея
F1	Предохранитель
F2	Предохранитель
F3	Предохранитель
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F21	Предохранитель
F22	Предохранитель
F23	Предохранитель
F24	Предохранитель
F25	Предохранитель
F26	Предохранитель
F27	Предохранитель
F28	Предохранитель
F29	Предохранитель
F30	Предохранитель
F31	Предохранитель
F32	Предохранитель
F33	Предохранитель
F34	Предохранитель
F35	Предохранитель
F36	Предохранитель
F37	Предохранитель
F38	Предохранитель
F39	Предохранитель
F40	Предохранитель
F41	Предохранитель
F42	Предохранитель
X28-I	Блок предохранителей/реле, моторный отсек 1
X28-III	Блок предохранителей/реле, приборная панель
X28-IV	Блок предохранителей/реле, моторный отсек 2

цвета проводов на схеме.
