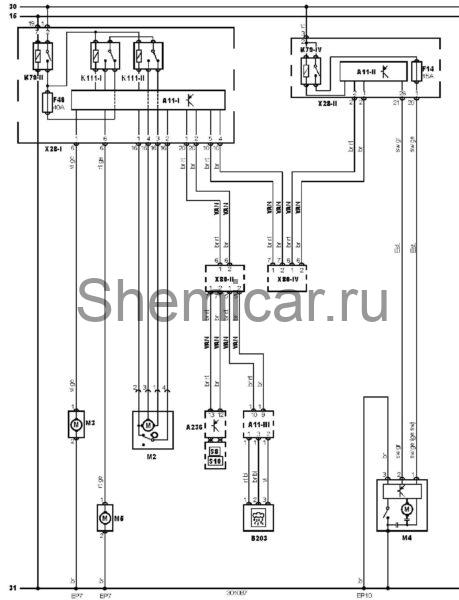

Электросхема очистителей и омывателей Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A236

Блок управления электрооборудованием рулевой колонки

B203

Датчик дождя (очиститель лобового стекла)

EP10

Точка массы

EP7

Точка массы

F14

Предохранитель

F46

Предохранитель

K79-II

Реле 2 основных цепейзажигания

K79-IV

Реле 4 основных цепей зажигания

K111-I

Реле 1 электродвигателя очистителя лобового стекла

K111-II

Реле 2 электродвигателя очистителя лобового стекла

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

S8

Переключатель управления очистителем / омывателем лобового стекла

S10

Переключатель управления очистителем / омывателем заднего стекла

VAN

Шина данныхVAN

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X80-II

Разъем 2 шины данных

X80-IV

Разъем 4 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
