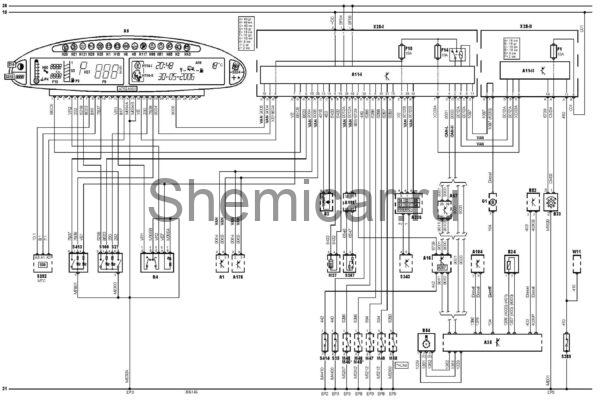

Электросхема приборной панели тип 3 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A16

Электронный блок управления ABS

A19

Маршрутный компьютер

A35

Электронный блок управления двигателем (ECM)

A57

Комбинация приборов

A75

Блок управления комбинацией приборов

A104

Правый задний фонарь в сборе

A161

Многофункциональный дисплей

A178

Блок управления навигационной системой

A198

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B61

Датчик температуры окружающего воздуха

B82

Динамик аудиосистемы, левый передний илиединственный

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP2

Точка массы

EP3

Точка массы

EP5

Точка массы

EP8

Точка массы

EP9

Точка массы

F1

Предохранитель

F14

Предохранитель

F15

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H25

Индикатор свечей накаливания

H27

Индикатор включения дальнего света фар

H29

Индикатор ABS

H50

Индикатор аварийного давления моторного масла

H51

Индикатор предупреждения о невыключенных габаритах

H55

Индикатор включения ближнего света фар

H63

Индикатор неисправности системы управления двигателем (MIL)

H98

Индикатор SRS

H114-I

Лампа правого заднего указателя поворота

H114-II

Лампа правого заднего указателя поворота

H117

Индикатор отключения подушки безопасности пассажира

H121

Индикатор зарядки аккумуляторной батареи

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P9

Спидометр

P15

Одометр

R4

Реостат подсветки комбинации приборов

S6

Комбинированный переключатель

S14

Замок зажигания

S27

Выключатель аварийной сигнализации

S30

Выключатель обогревателя заднего стекла

S35

Датчик включения стояночного тормоза

S100

Главный выключатель центрального замка

S292

Панель управления кондиционером/отопителем

S357

Выключатель принудительного отключения подушки безопасности пассажира

W11

Запасной провод (жгут проводов)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
