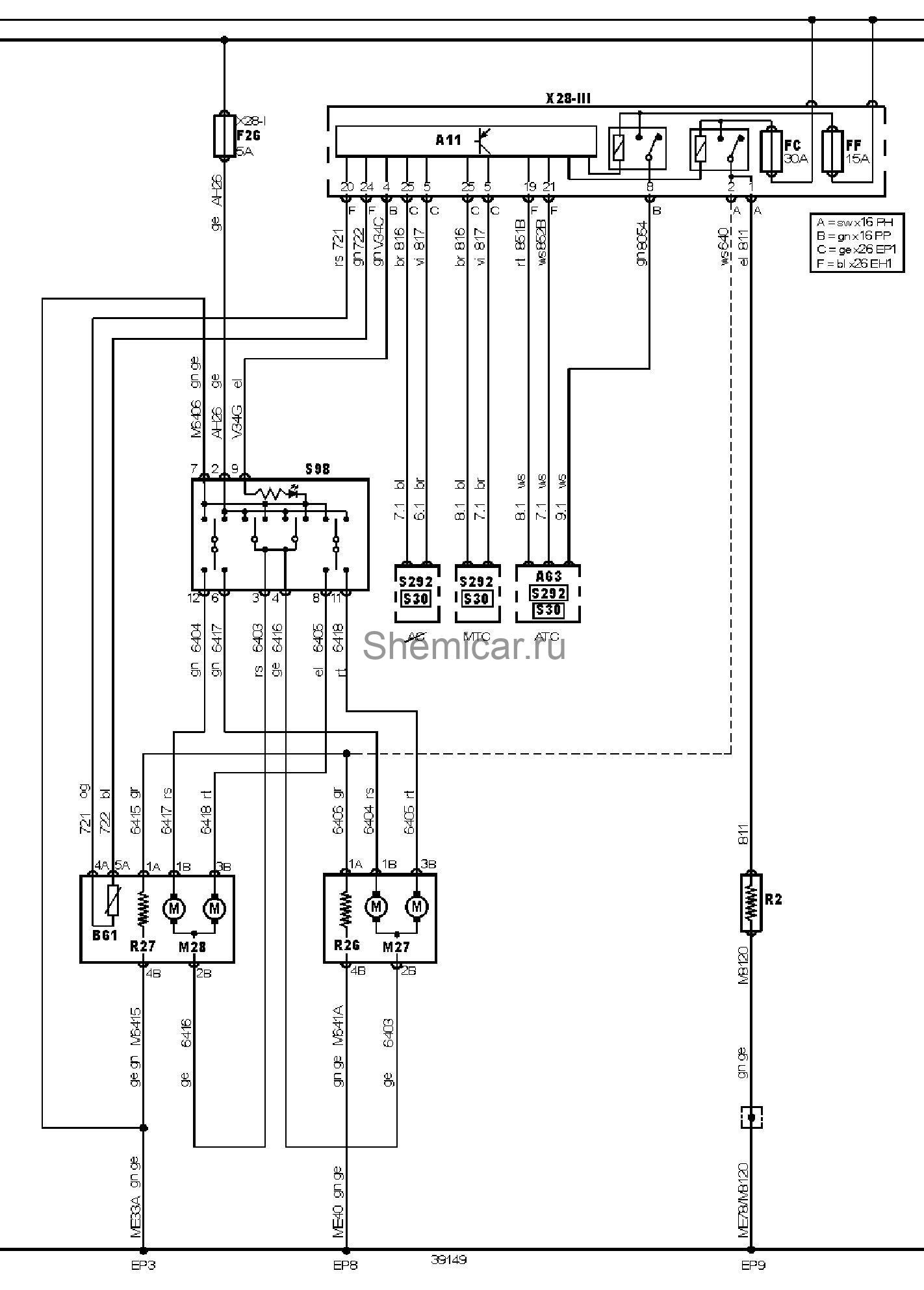

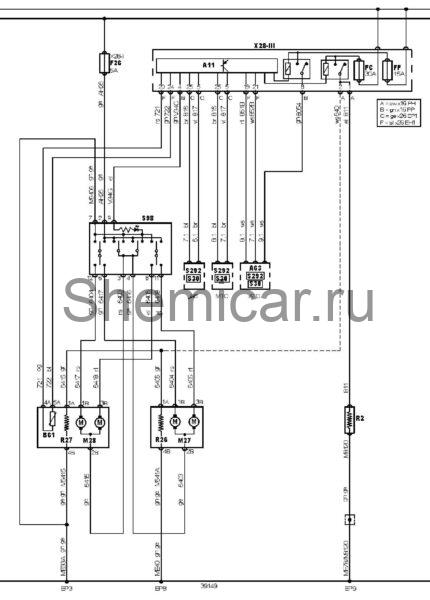

Электросхема электропривода зеркал тип 1 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A63

Электронный блок управления кондиционером

B61

Датчик температуры окружающего воздуха

EP3

Точка массы

EP8

Точка массы

EP9

Точка массы

FC

Предохранитель

FF

Предохранитель

F26

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

R2

Обогреватель заднего стекла

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S30

Выключатель обогревателя заднего стекла

S98

Переключатель регулировки зеркал заднего вида

S292

Панель управления кондиционером/отопителем

X28-I

Блок предохранителей/реле, приборная панель 1

X28-III

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
