Электросхема мультимедиа-системы тип 4 Mercedes Benz Sprinter

Электрическая схема мультимедиа- системы Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

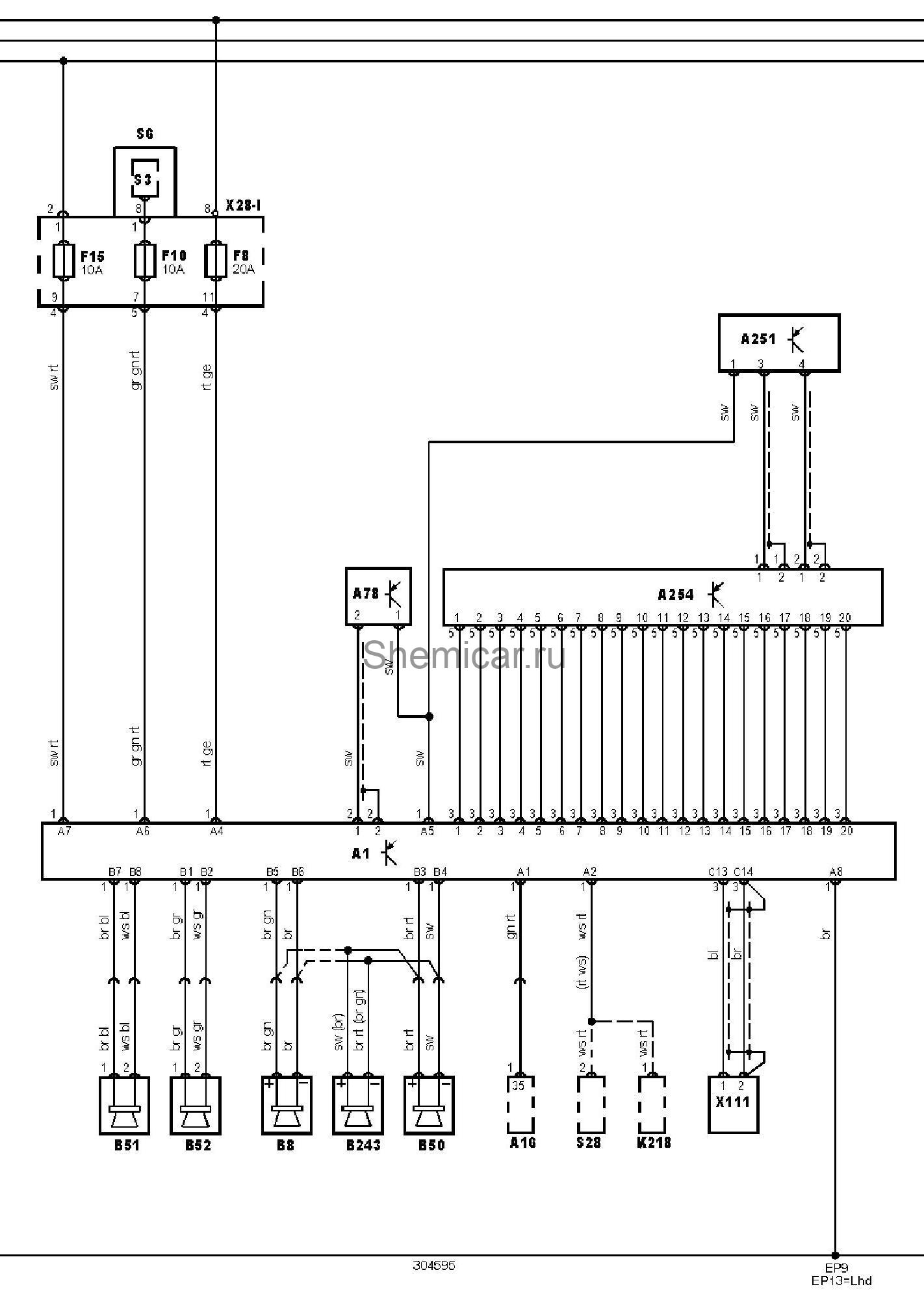

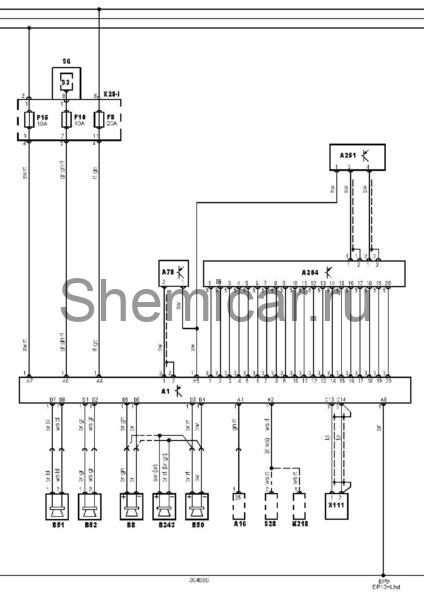

Электросхема мультимедиа- системы — С телефоном.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A16	Электронный блок управления ABS
A78	Блок антенны
A251	Антенна навигационной системы
A254	Блок управления телефоном
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B243	Динамик аудиосистемы, передний центральный
EP13	Точка массы
EP9	Точка массы
F8	Предохранитель
F10	Предохранитель
F15	Предохранитель
K218	Реле фонарей заднего хода
S3	Выключатель фар
S6	Комбинированный переключатель
S28	Выключатель фонарей заднего хода
X	Замок зажигания — "ACC"
X28-I	Блок предохранителей/реле 1
X111	Разъем микрофона

цвета проводов на схеме.
