Электросхема шин CAN тип 1 Mercedes Benz Sprinter

Электрическая схема шин CAN Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

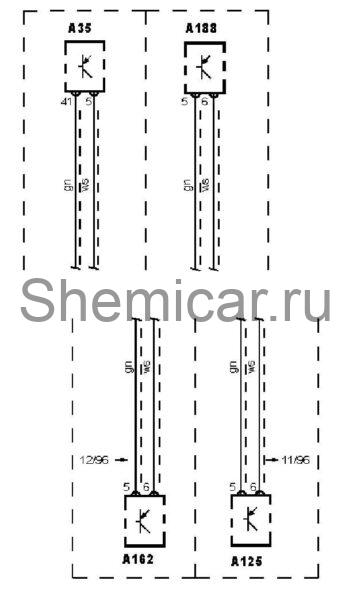

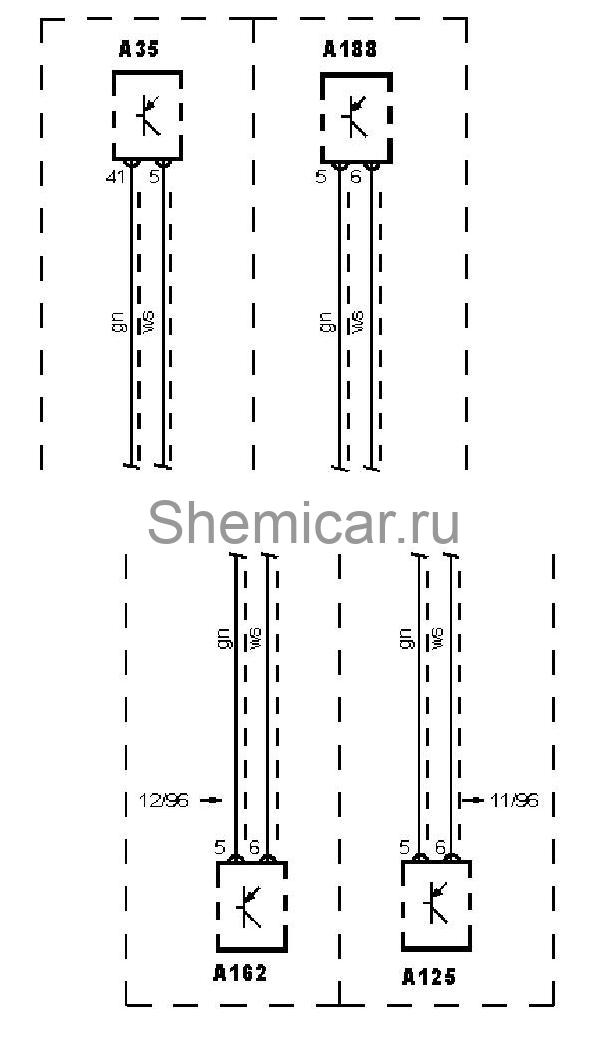

Электросхема шин CAN.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A35	Электронный блок управления двигателем (ECM)
A125	Блок управления сигналом противоугонной системы
A162	Электронный блок управления иммобилайзером
A188	Блок управления э/м клапаном отсечки подачи топлива

цвета проводов на схеме.
