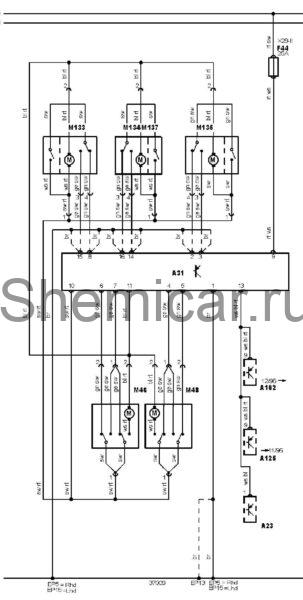

Электросхема центрального замка тип 1 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A23

Блок управления противоугонной системой

A31

Блок управления центральным замком

A125

Блок управления сигналом противоугонной системы

A162

Электронный блок управления иммобилайзером

EP13

Точка массы

EP15

Точка массы

EP5

Точка массы

F44

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M48

Электродвигатель центрального замка (дверь пассажира)

M133

Электропривод центрального замка (левая сдвижная дверь)

M134

Электропривод центрального замка (правая сдвижная дверь)

M135

Электропривод центрального замка (задняя дверь)

M137

Электропривод центрального замка (правая дверь пассажирской кабины)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
