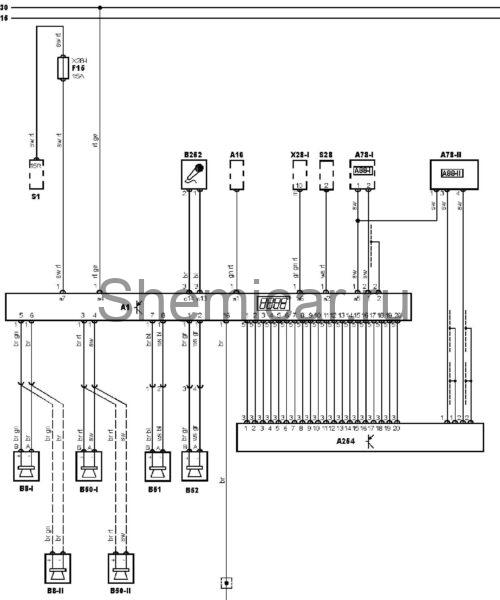

Электросхема мультимедиа-системы тип 2 Mercedes Benz Sprinter

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A16

Электронный блок управления ABS

A78-I

Блок антенны 1

A78-II

Блок антенны 2

A88-I

Усилитель 1 сигнала антенны

A88-II

Усилитель 2 сигнала антенны

A254

Блок управления телефоном

B8-I

Динамик аудиосистемы, левый передний или единственный 1

B8-II

Динамик аудиосистемы, левый передний или единственный 2

B50-I

Динамик аудиосистемы, правый передний 1

B50-II

Динамик аудиосистемы, правый передний2

B51

Динамик аудиосистемы, левый задний

B52

Динамик аудиосистемы, правый задний

B252

Микрофон

EP8

Точка массы

F15

Предохранитель

S1

Замок зажигания

S28

Выключатель фонарей заднего хода

X28-I

Блок предохранителей/реле, рулевая колонка

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
