Электросхема системы запуска тип 2 Mercedes Benz Sprinter
Электрическая схема системы запуска Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

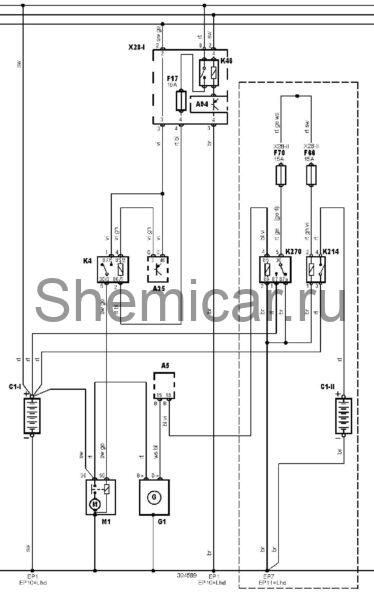

Электросхема системы запуска.
обозначения к электрической схеме Mercedes Benz Sprinter
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем (ECM) |
A94 | Интегрированное реле/блок управления |
C1-I | Аккумуляторная батарея 1 |
C1-II | Аккумуляторная батарея 2 |
EP1 | Точка массы |
EP10 | Точка массы |
EP11 | Точка массы |
EP7 | Точка массы |
F17 | Предохранитель |
F66 | Предохранитель |
F70 | Предохранитель |
G1 | Г енератор |
K4 | Реле стартера |
K46 | Реле системы управления двигателем |
K214 | Реле дополнительного аккумулятора |
K270 | Реле основных цепей |
M1 | Стартер |
X28-I | Блок предохранителей/реле 1 |
X28-II | Блок предохранителей/реле 2 |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
