Электросхема обогревателя стекла тип 1 Mercedes Benz Sprinter

Электрическая схема обогревателя стекла Mercedes Benz Sprinter 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

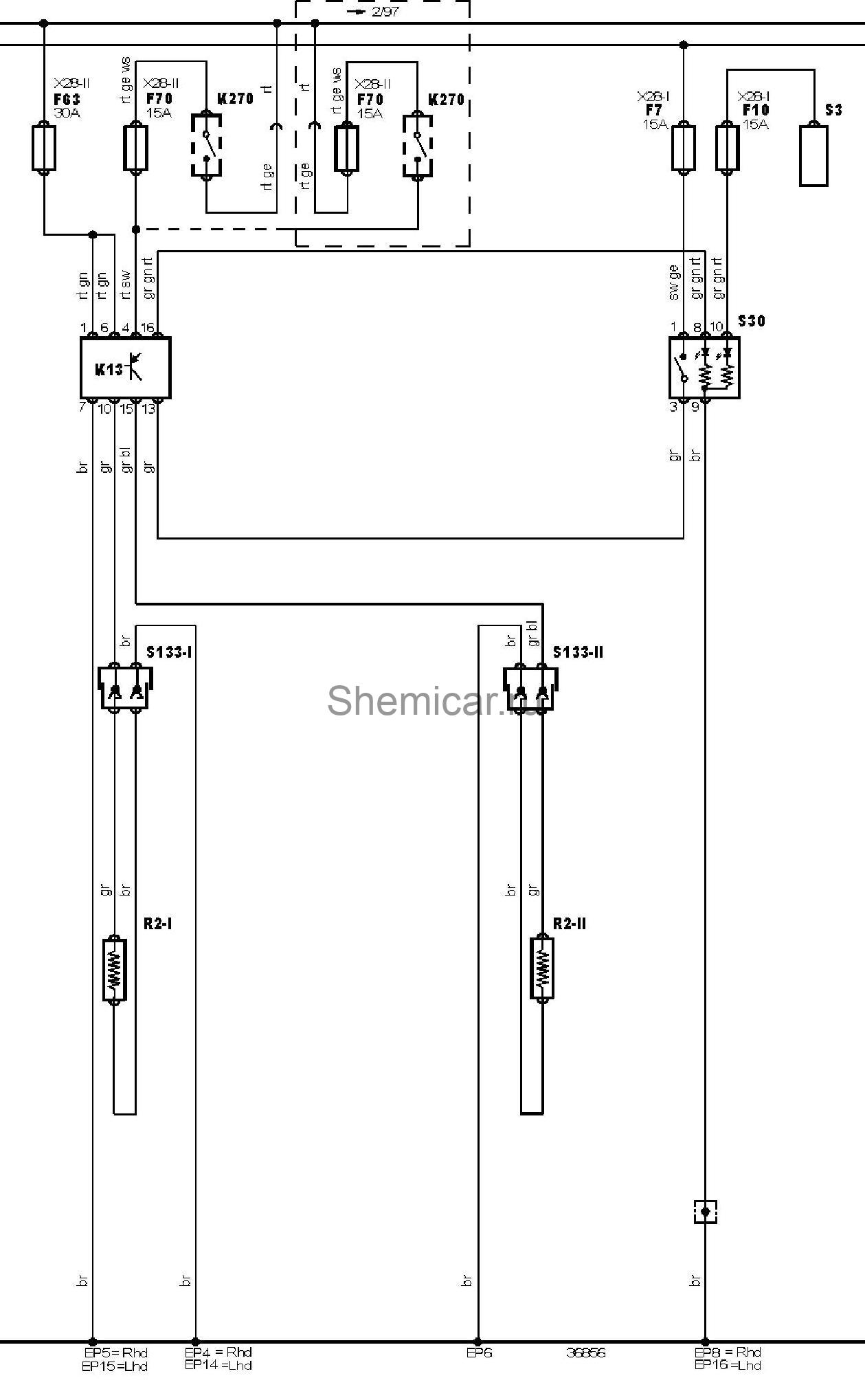

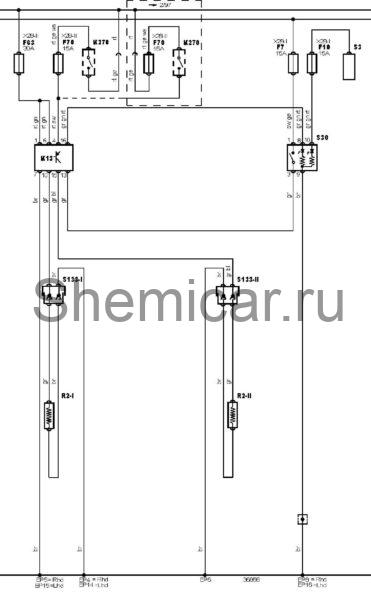

Электросхема обогревателя стекла.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP14	Точка массы
EP15	Точка массы
EP16	Точка массы
EP4	Точка массы
EP5	Точка массы
EP6	Точка массы
EP8	Точка массы
F7	Предохранитель
F10	Предохранитель
F63	Предохранитель
F70	Предохранитель
K13	Реле обогревателя заднего стекла
K270	Реле основных цепей
R2-I	Обогреватель заднего стекла
R2-II	Обогреватель заднего стекла
S3	Выключатель фар
S30	Выключатель обогревателя заднего стекла
S133-I	Концевой выключатель багажника / задней двери
S133-II	Концевой выключатель багажника / задней двери

цвета проводов на схеме.
