Электросхема шин CAN тип 2 Mercedes Benz Sprinter

Электрическая схема шин CAN Mercedes Benz Sprinter 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

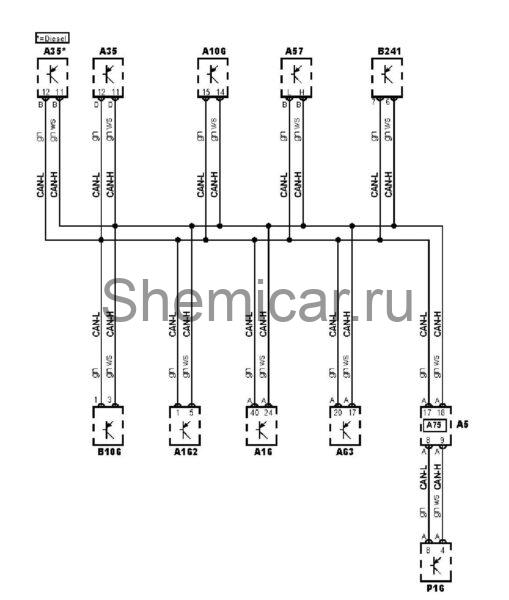

Электросхема шин CAN.

обозначения к электрической схеме Mercedes Benz Sprinter

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A63	Электронный блок управления кондиционером
A75	Блок управления комбинацией приборов
A106	Электронный блок управления 4WD
A162	Электронный блок управления иммобилайзером
B106	Датчик положения рулевого колеса
B241	Датчик выбора передачи
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
P16	Тахограф

цвета проводов на схеме.
