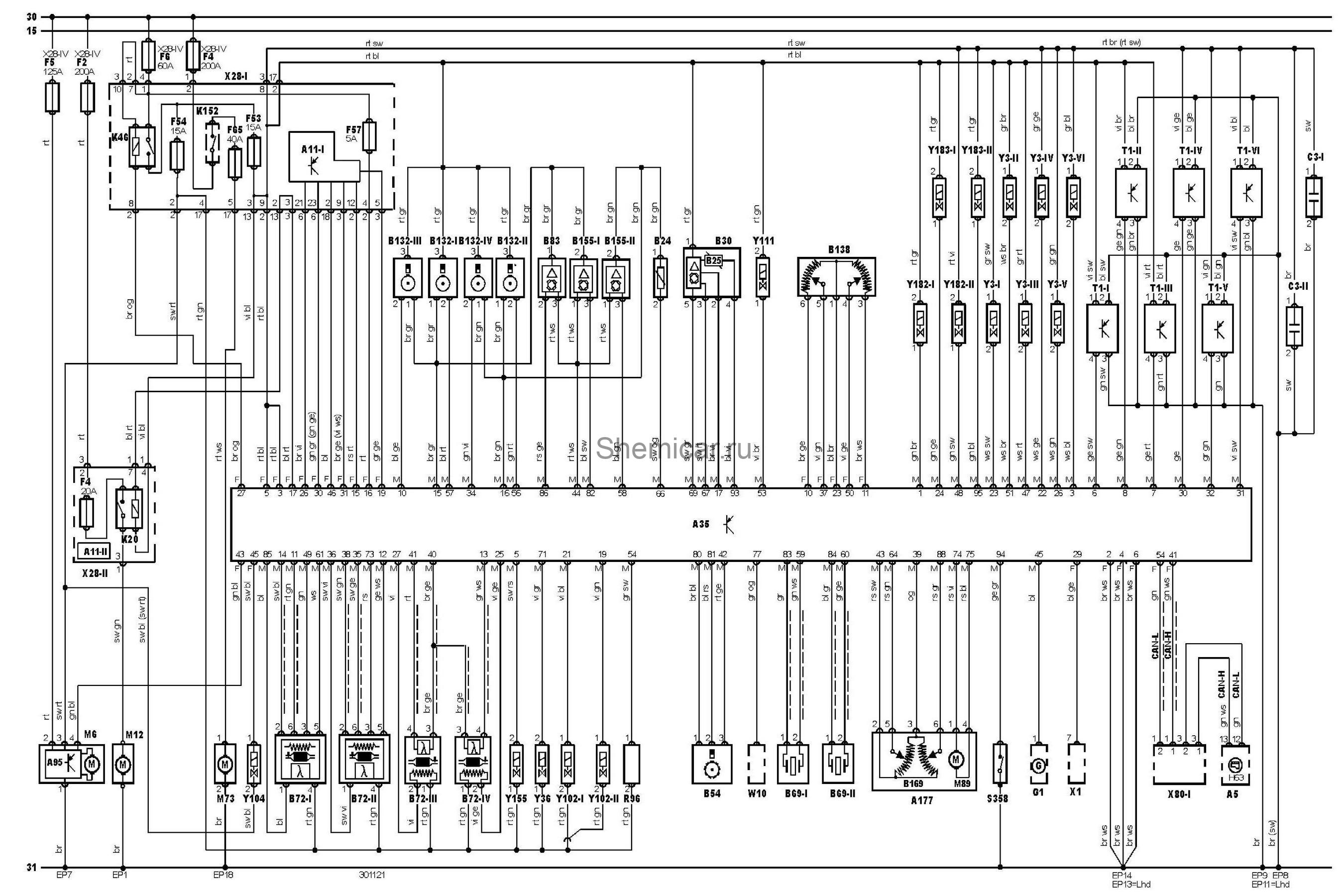

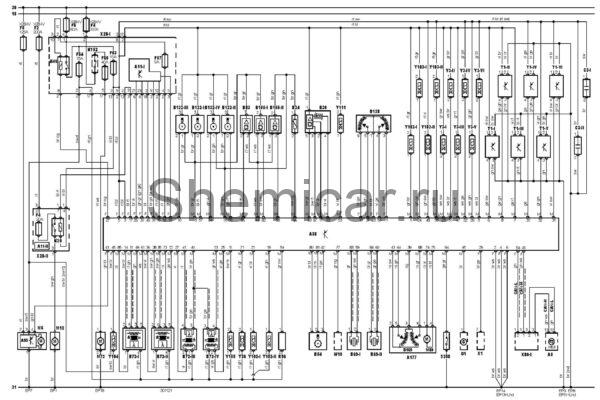

Электросхема двигателя 272.920 тип 2 Mercedes Benz С-Class 203

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A35

Электронный блок управления двигателем (ECM)

A95

Блок управления электродвигателем вентилятора системы охлаждения

A177

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69-I

Датчик детонации 1

B69-II

Датчик детонации 2

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B72-III

Подогреваемый кислородный датчик 3

B72-IV

Подогреваемый кислородный датчик 4

B83

Датчик абсолютного давления во впускном коллекторе

B132-I

Датчик 1 положения распределительного вала

B132-II

Датчик 2положения распределительного вала

B132-III

Датчик положенияраспределительного вала3

B132-IV

Датчик положенияраспределительного вала4

B138

Датчик положения педали акселератора

B155-I

Датчик положения привода системы изменения геометрии впускного коллектора 1

B155-II

Датчик положения привода системы изменения геометрии впускного коллектора 2

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

C3-I

Подавитель помех 1 (аудиосистема)

C3-II

Подавитель помех 2 (аудиосистема)

EP1

Точка массы

EP11

Точка массы

EP13

Точка массы

EP14

Точка массы

EP18

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F53

Предохранитель

F54

Предохранитель

F57

Предохранитель

F65

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

K152

Реле насоса системы подачи воздуха на выпуск

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

R96

Термостат системы охлаждения

S358

Датчик-выключатель по уровню моторного масла

T1

Катушка зажигания

W10

Запасной провод (жгут проводов), моторный отсек

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек 1

X28-II

Блок предохранителей/реле, багажное отделение

X28-IV

Блок предохранителей/реле, моторный отсек 2

X80-I

Разъем 1 шины данных

Y3

Форсунка

Y36

Клапан регулятора охлаждающей жидкости в отопителе

Y102-I

Э/м клапан 1 системы изменения геометрии впускного коллектора

Y102-II

Э/м клапан 2 системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

Y155

Клапан усилителя рулевого управления

Y182-I

Привод системы изменения фаз газораспределения, впуск 1

Y182-II

Привод системы изменения фаз газораспределения, впуск 2

Y183-II

Привод системы изменения фаз газораспределения, выпуск 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
