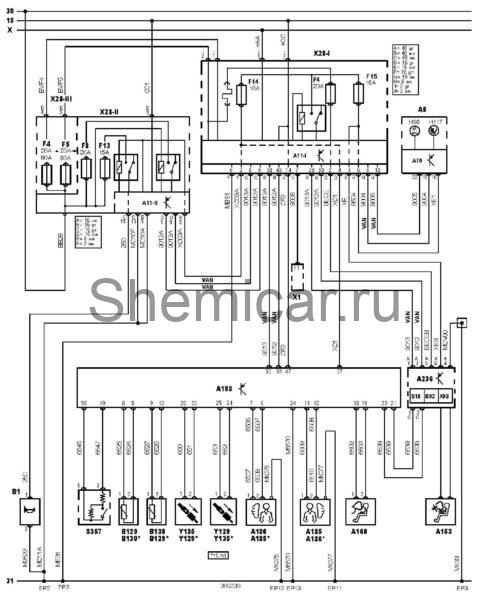

Электросхема звукового сигнала тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

B1

Звуковой сигнал

B129

Датчик удара SRS, со стороны пассажира

B130

Датчик удара SRS, со стороны водителя

EP11

Точка массы

EP12

Точка массы

EP13

Точка массы

EP2

Точка массы

EP3

Точка массы

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

H98

Индикатор SRS

H117

Индикатор отключения подушки безопасности пассажира

S15

Выключатель звукового сигнала

S357

Выключатель принудительного отключения подушки безопасности пассажира

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель 2

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
