Электросхема зеркал тип 2 Mercedes Benz С-Class 202

Электрическая схема электропривода зеркал Mercedes Benz С-Class 202 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

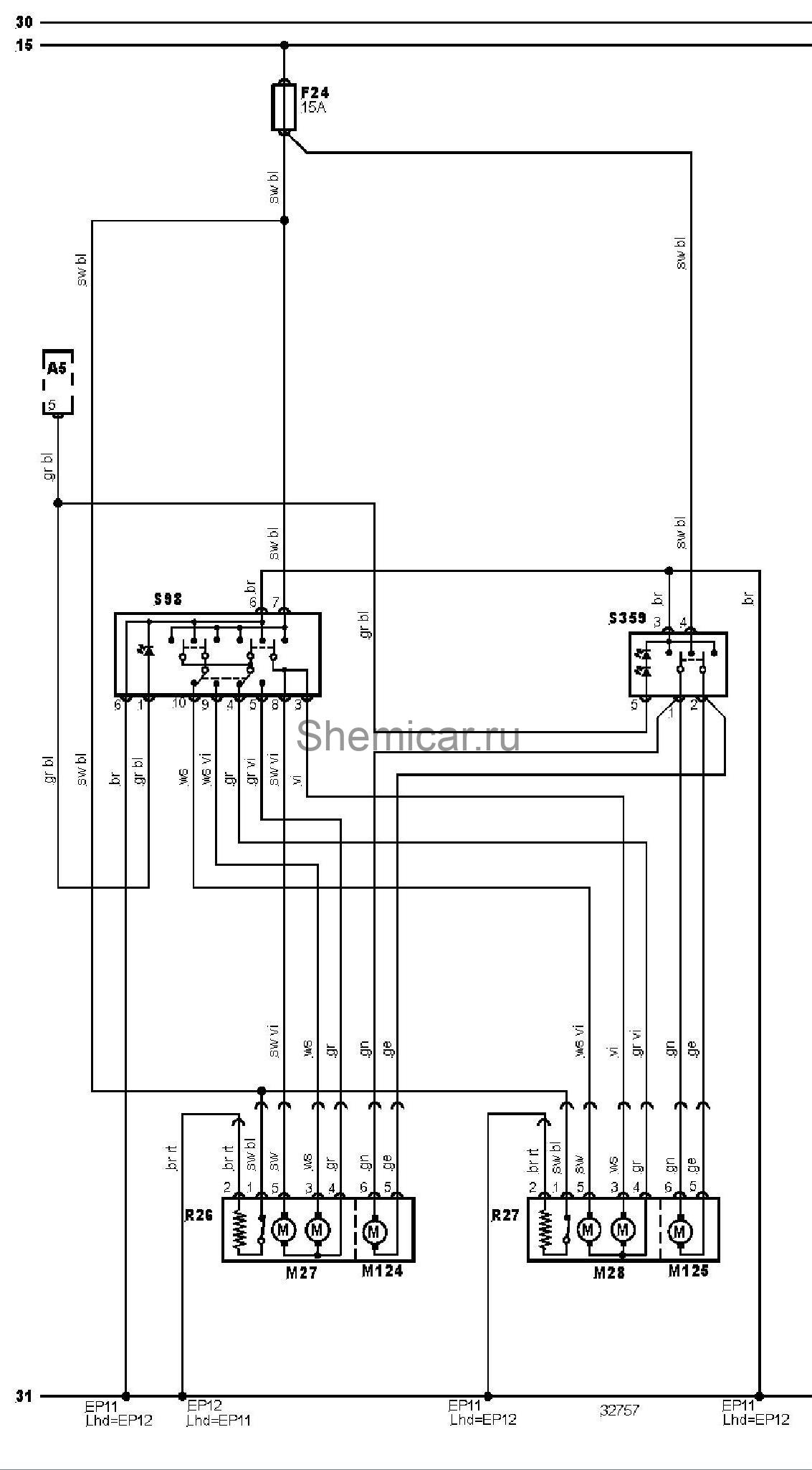

Электросхема электропривода зеркал (09.1995-).

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
EP11	Точка массы
EP12	Точка массы
F24	Предохранитель
M27	Электродвигатель привода регулировки зеркала заднего вида на двери водителя
M28	Электродвигатель привода регулировки зеркала заднего вида на двери пассажира
M124	Электродвигатель привода складывания зеркала заднего вида на двери водителя
M125	Электродвигатель привода складывания зеркала заднего вида на двери пассажира
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
S98	Переключатель регулировки зеркал заднего вида
S359	Выключатель складывания зеркал заднего вида

цвета проводов на схеме.
