Электросхема запуска тип 1 Mercedes Benz С-Class 202

Электрическая схема системы запуска Mercedes Benz С-Class 202 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

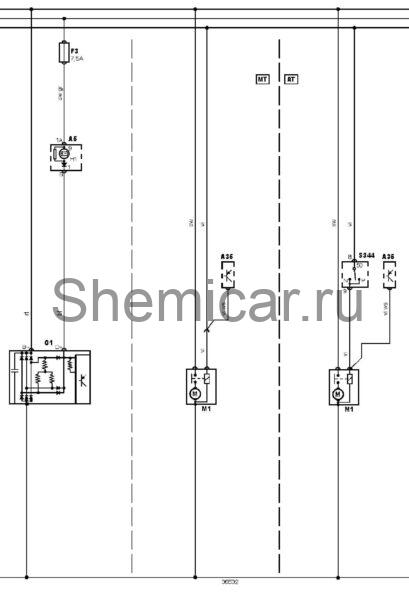

Электросхема системы запуска.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
A35	Электронный блок управления двигателем (ECM)
F3	Предохранитель
G1	Г енератор
M1	Стартер
S344	Выключатель по атмосферному давлению

цвета проводов на схеме.
