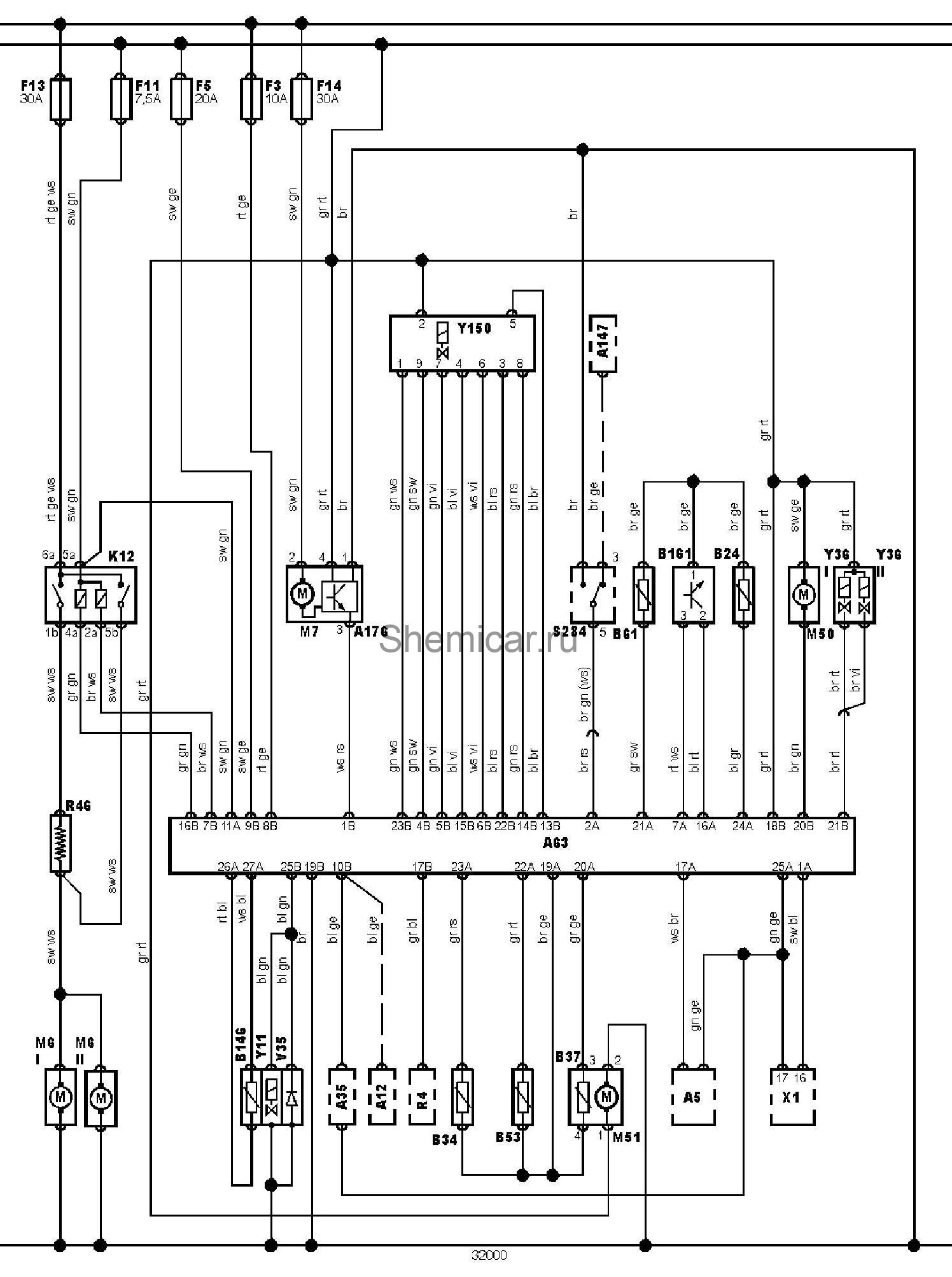

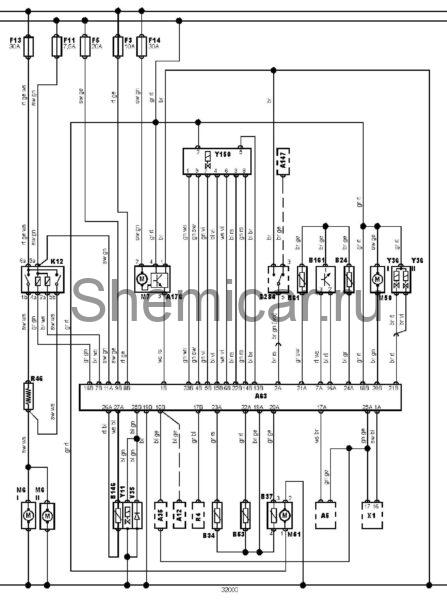

Электросхема кондиционера тип 4 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A12

Блок управления частотой вращения холостого хода

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A147

Блок управления системой рециркуляции ОГ (EGR)

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24

Датчик температуры охлаждающей жидкости

B34

Датчик температуры на выходе из отопителя

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B146

Датчик частоты вращения компрессора кондиционера

B161

Датчик давления хладагента системы кондиционирования

F3

Предохранитель

F5

Предохранитель

F11

Предохранитель

F13

Предохранитель

F14

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

M6 I

Электродвигатель вентилятора системы охлаждения (одиночный)

M6 II

Электродвигатель вентилятора системы охлаждения (одиночный)

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M51

Вентилятор датчика температуры воздуха в салоне

R4

Реостат подсветки комбинации приборов

R46

Резистор электродвигателя вентилятора системы охлаждения

S284

Концевой выключатель полностью открытого положения дроссельной заслонки

V35

Диод цепи электромагнитной муфты компрессора кондиционера

X1

Диагностический разъем (DLC)

Y11

Электромагнитная муфта компрессора кондиционера

Y150

Блок клапанов отопителя / кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
