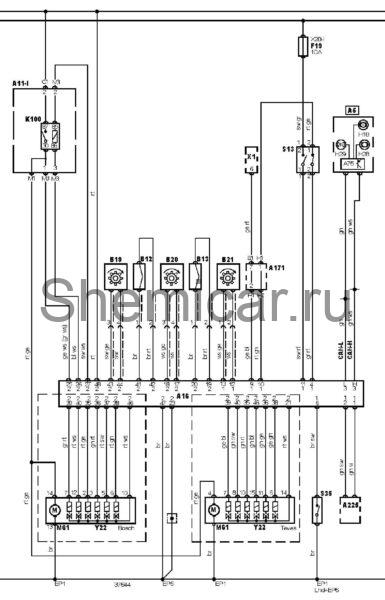

Электросхема АБС тип 4 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

A171

Блок реле

A225

Блок телематики

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения заднего колеса

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP1

Точка заземления

EP6

Точка заземления

F19

Предохранитель

H18

Индикатор низкого уровня тормозной жидкости

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

K100

Реле электродвигателя насоса

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S35

Датчик включения стояночного тормоза

X1

Диагностический разъем (DLC)

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
